지금까지 JIS 플랜지 5K부터 10K, 16K, 20K 규격표를 소개해드렸는데요. 오늘은 마지막으로 JIS 30K 플랜지 규격에 대한 내용입니다. 40K 플랜지도 있으나 많이 사용되지 않으므로 제외하고, 이후부터는 ANSI 규격과 DIN 규격을 포스팅할 예정입니다. 카테고리 #플랜지에서 확인해보세요.
플랜지에 대해 전반적인 내용을 알고싶다면 아래 링크도 읽어보시는 걸 추천합니다.
#플랜지란? 배관에서 플랜지를 사용하는 이유
플랜지란? 배관에서 플랜지를 사용하는 이유
플랜지란 어떠한 제품과 제품을 볼트 등으로 조립할 때 닿는 부위를 플랜지라고 합니다. 하지만 배관에서 사용되는 플랜지란 파이프와 파이프 또는 파이프와 밸브 또는 다른 기계 부분을 결합
kpma.tistory.com
아래 플랜지 규격표에 나오는 용어의 뜻은 다음과 같습니다.
Nominal Dia. of Flange : 플랜지 사이즈
Outside Dia. of Flange (D) : 플랜지 외측 사이즈
Dia. of Bolt Circle (C) : 볼트 홀 거리
Dia. of Raised Face (g) : RF 외측 사이즈
Inside Dia. of Flange (do) : 플랜지 내경
Outside Dia. of Appil- Cable pipe : 체결되는 파이프 외경
t : 플랜지 두께 (허브 제외)
T : 플랜지 총 두께
Dia. of Hub (a) : 플랜지 허브 사이즈 (a)
Dia. of Hub (b) : 플랜지 허브 사이즈 (b)
Raised Face (f) : RF 높이
Hole Dia. (h) : 볼트 홀 사이즈
Number of Bolt Holes : 볼트 홀 개수
Nominal Bolt Size : 볼트 사이즈
JIS B 2220 30K 플랜지 규격 (10A ~ 400A)
SLIP ON FLANGE
높은 압력을 버텨야하는 30K 플랜지도 16K나 20K 플랜지와 마찬가지로 모두 허브타입(SOH) 플랜지로 규정되어 있습니다. 판 플랜지 타입(SOP)은 5K와 10K 플랜지 일부에서만 사용되며, 압력이 올라갈수록 허브 타입이 사용되니 참고하시기 바랍니다.
그리고 30K 플랜지는 슬립온 플랜지와 웰딩넥 플랜지가 별도로 규격화되어 있습니다. 30K 웰딩 넥 플랜지는 아래 규격표를 참고하세요.

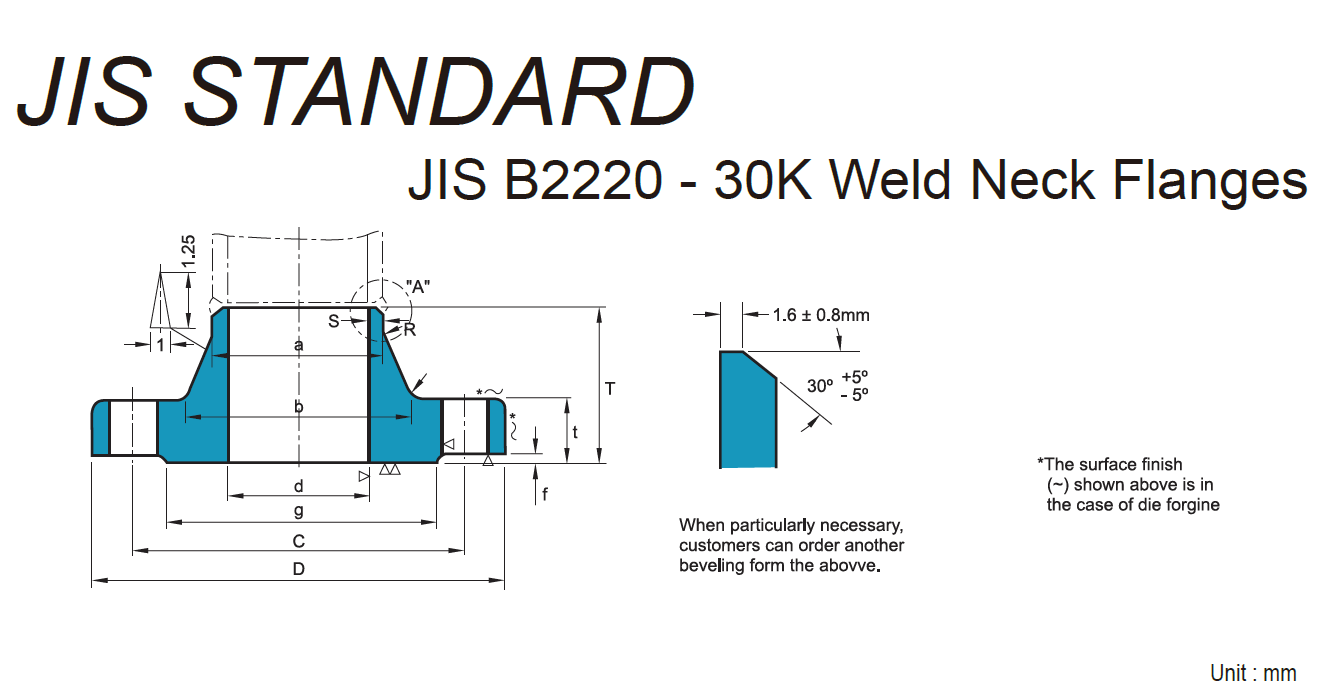

JIS B 2220 30K 플랜지 규격 (15A ~ 400A)
WELDING NECK FLANGE
이상으로 사용압력에 따른 JIS 규격의 플랜지에 대해 모두 소개해드렸습니다. DIN 규격과 ANSI 규격의 플랜지도 이어서 소개해드릴 테니 카테고리 다른 글에서 확인해보세요.
