ASME, ANSI CLASS 150, CLASS 300 플랜지 규격 [ANSI B 16.5]

지난 포스팅에서 JIS 규격 플랜지에 대해 소개해드렸고, 이번 포스팅부터는 ASME, ANSI 규격입니다. ANSI 규격도 JIS 규격과 마찬가지로 압력에 따라 여러 규격으로 나뉘는데요.

우리나라와 일본은 단위를 kg과 cm를 사용하기 때문에 압력 단위인 kgf/cm2를 사용합니다. 따라서 5K 플랜지, 10K 플랜지 등으로 불리는데요. ANSI 규격은 다릅니다. 파운드와 인치 단위를 사용하기 때문에 lbf/In2라는 압력단위를 사용합니다. 따라서 다음과 같이 표기합니다.
CLASS 150 플랜지, 150LBS 플랜지, #150 플랜지, 150파운드 플랜지

또한 JIS는 5K, 10K, 16K, 20K 등으로 압력이 올라가는 반면 ANSI는 #150, #300, #400, #600 등으로 변경됩니다. 오늘은 ANSI 플랜지 150파운드와 300파운드 규격을 소개할 예정인데요. 먼저 150파운드부터 확인해 보시죠.



---

ANSI CLASS 150 플랜지 규격

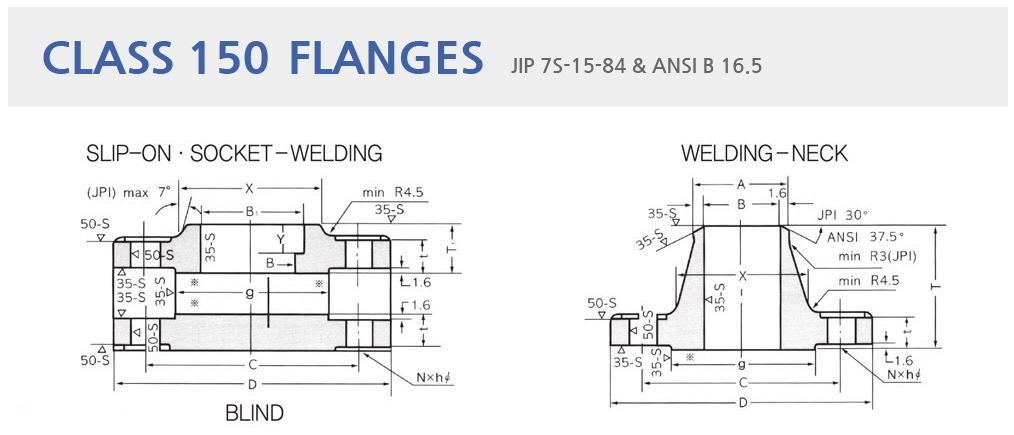

슬립온, 소켓웰딩, 웰딩넥, 블라인드 플랜지



위 규격표에 나온 용어는 다음과 같습니다.

Norminal Pipe Size : 플랜지 사이즈 (배관파이프 구경)
Outside Dia. of Flange (D) : 플랜지 외측 사이즈
Slip-on, Socket (B1) : 슬립온 플랜지 및 소켓웰딩 플랜지 내경
Lap-joint (B2) : 랩조인트 플랜지 내경
Welding-Neck Socket (B) : 웰딩넥 플랜지 내경
Dia, of Hub at Bevel (A) : 허브 사선 거리
Dia, of Hub at Base (X) : 허브 바닥부 거리
Dia, of Raised Face (g) : RF 외측 사이즈
Thick of Flanges (t) : 플랜지 두께 (허브 제외)

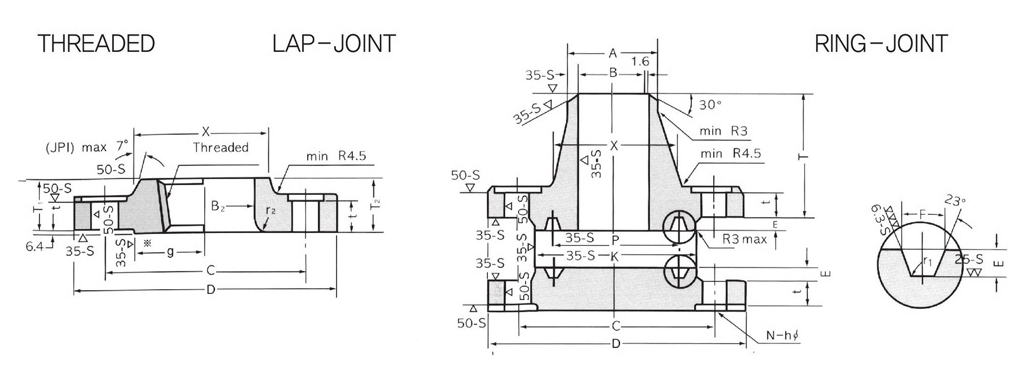

스레드 플랜지와 랩조인트, 링조인트 플랜지 규격은 아래 규격표를 확인하세요.





---

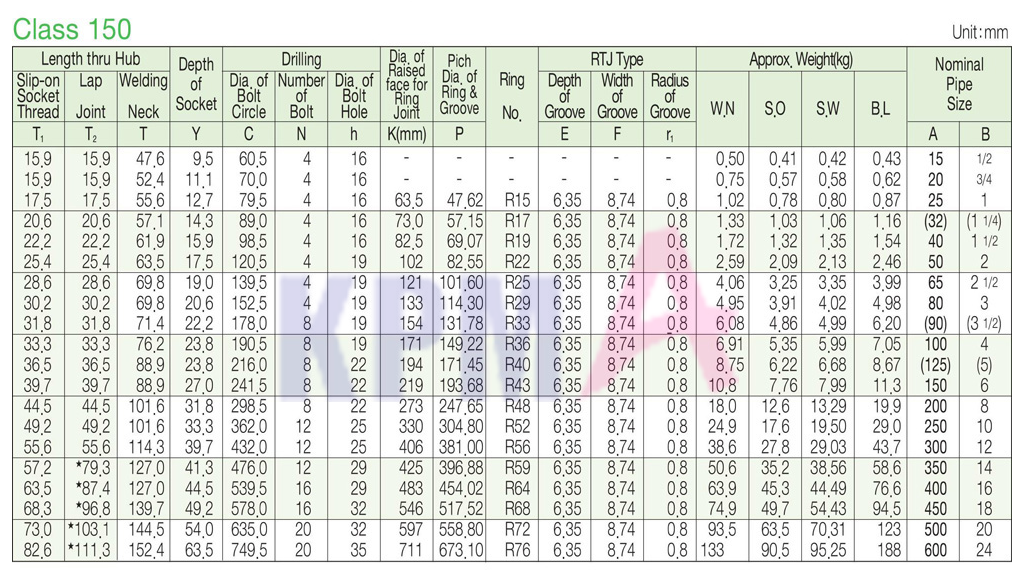

ANSI CLASS 150 플랜지 규격

스레드, 랩조인트, 링조인트 플랜지



Length thru Hub : 허브포함 높이
Slip-on, Socket, Thread (T1) : 슬립온, 소켓웰딩, 스레드 플랜지
Lap Joint (T2) : 랩조인트 플랜지
Welding Neck (T) : 웰딩넥 플랜지
Depth of Socket (Y) : 소켓 깊이
Dia. of Bolt Circle (C) : 볼트 홀 거리
Number of Bolt (N) : 볼트 개수
Dia, of Bolt Hole (h) : 볼트 홀 크기
Dia, of Raised face for Ring Jont (K) : 링조인트 레이즈드 페이스 외경
Pich Dia. of Ring & Groove (P) : 링조인트 플랜지와 텅 앤 그루브 플랜지 홈 거리
RTJ Type : 링조인트 플랜지
Depth of Groove (E) : 그루브 깊이
Width of Groove (F) : 그루브 넓이
Radius of Groove (R1) : 그루브 반경
Approx Weight : 대략적인 무게
W.N : 웰딩넥  플랜지
S.O : 슬립온 플랜지
S.W : 소켓웰딩 플랜지
B.L : 블라인드 플랜지



이상으로 ANSI CLASS 150 플랜지 규격이었는데요. 아래부터는 CLASS 300 플랜지 규격입니다.





---

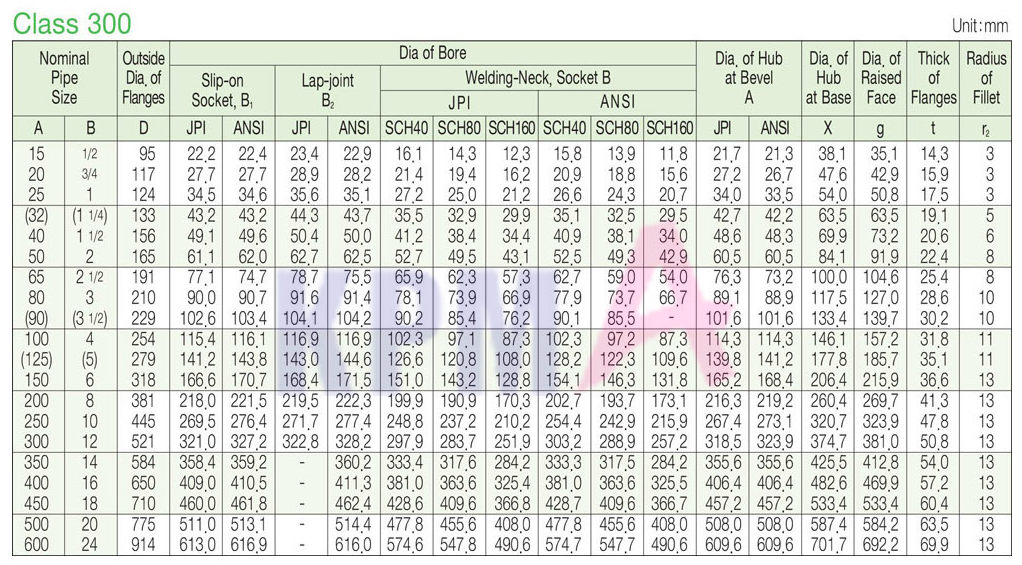

ANSI CLASS 300 플랜지 규격

슬립온, 소켓웰딩, 웰딩넥, 블라인드 플랜지







---

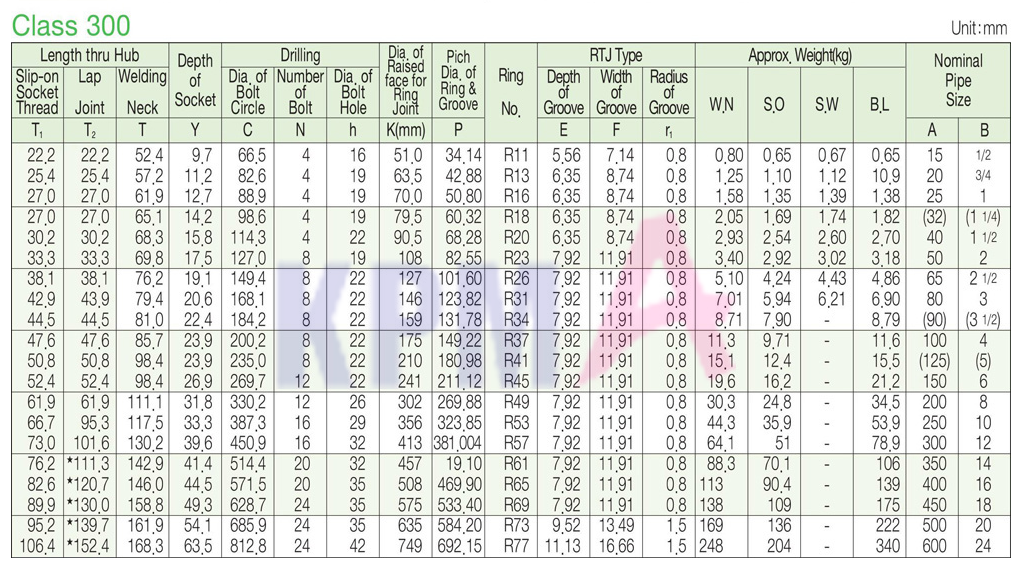

ANSI CLASS 300 플랜지 규격

스레드, 랩조인트, 링조인트 플랜지

ANSI CLASS 300 플랜지 규격 스레드, 랩조인트, 링조인트 플랜지



다음 포스팅은 ANSI CLASS 400과 CLASS 600 플랜지 규격입니다. 카테고리 #플랜지에서 JIS와 DIN 플랜지 규격도 확인할 수 있으니 참고하세요.
