JIS 10K 플랜지 규격 [JIS B 2220]

지난 포스팅에서 JIS 5K 플랜지 규격에 대해 소개해드렸었는데요. 10K가 아닌 5K 플랜지 규격을 하고 싶다면 아래 링크를 확인하시면 됩니다.

#JIS 5K 플랜지 규격 [JIS B 2220]

JIS 5K 플랜지 규격 [JIS B 2220]





오늘은 5K 플랜지에 이어 10K 플랜지 규격에 대해 소개해드리려고 합니다.
아래 규격표에 나온 용어 해설은 다음과 같습니다.

Nominal Dia. of Flange : 플랜지 사이즈
Outside Dia. of Flange (D) : 플랜지 외측 사이즈
Dia. of Bolt Circle (C) : 볼트 홀 거리
Dia. of Raised Face (g) : RF 외측 사이즈
Inside Dia. of Flange (do) : 플랜지 내경
Outside Dia. of Appil- Cable pipe : 체결되는 파이프 외경
t : 플랜지 두께 (허브 제외)
T : 플랜지 총 두께
Dia. of Hub (a) : 플랜지 허브 사이즈 (a)
Dia. of Hub (b) : 플랜지 허브 사이즈 (b)
Raised Face (f) : RF 높이
Hole Dia. (h) : 볼트 홀 사이즈
Number of Bolt Holes : 볼트 홀 갯수
Nominal Bolt Size : 볼트 사이즈
Welding (W1) : 용접 두께 (W1)
Welding (W2) : 용접 두께 (W2)



---

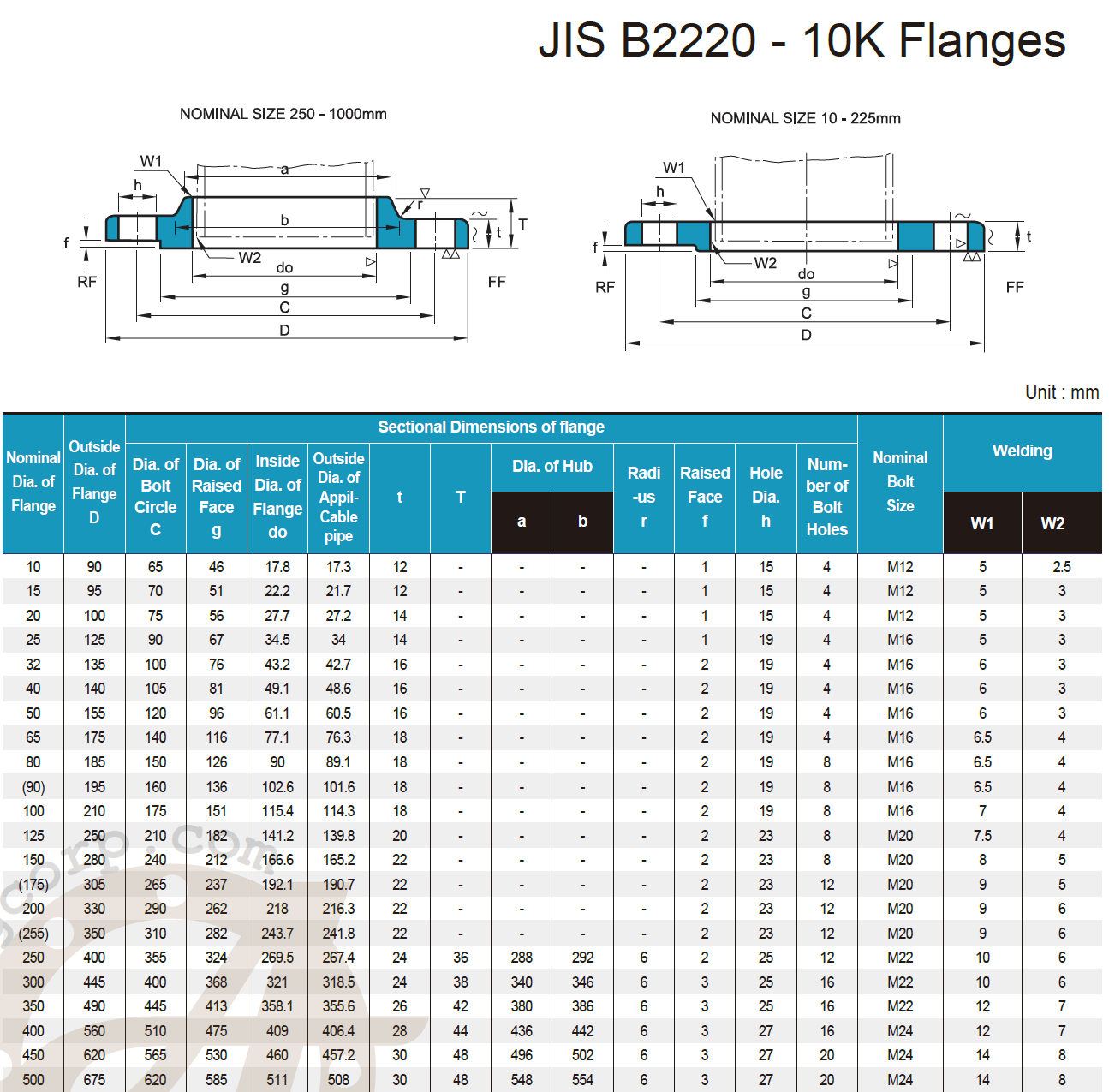

JIS B 2220 10K 플랜지 규격 (10A ~ 500A)



5K 플랜지는 450A부터 허브타입이 있는데, 10K 플랜지는 250A부터 허브 타입입니다. 압력이 5K에서 10K로 높아지기 때문에, 판 플랜지 보다 더 높은 압력을 버티는 허브타입 플랜지가 더 작은 구경에서 사용된다는 것을 확인할 수 있습니다.



---

JIS B 2220 10K 플랜지 규격 (550A ~ 1500A)



JIS 10K 플랜지 550A부터 1500A 사이즈까지의 규격표입니다. 5K 플랜지 규격표와 비교해보시면 아시겠지만, 동일한 사이즈의 플랜지라 하더라도 5K 플랜지와 10K 플랜지에서 사용되는 볼트 사이즈나 볼트 개수 등이 달라진다는 점도 쉽게 알 수 있습니다. 배관을 흐르는 유체의 압력이 바뀌면 플랜지 두께를 비롯한 여러 치수도 변경된다는 것을 이해하시면 좋을 것 같습니다.


다음 포스팅은 JIS 16K 플랜지 규격에 대해 알아보겠습니다. 카테고리 플랜지에서 JIS 규격은 물론 DIN, ANSI 규격도 확인할 수 있습니다.
