철판관련해서 가끔 CQ, DQ, DDQ 등으로 표기된 것을 볼 때가 있습니다. 간혹 철판 재질 중 하나라고 오해하시는 분들이 있는데, 재질 종류가 아닌 철판의 등급을 의미하는 말입니다. 정확히 어떤 것을 의미하는지 소개해드리려고 합니다.
철판 등급 CQ, DQ, DDQ란?

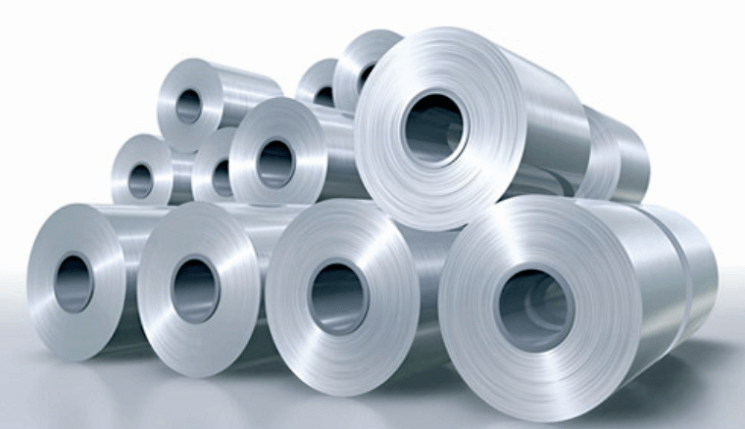

CQ, DQ, DDQ 등은 일반적으로 열연강판과 냉연강판에 사용되는 등급이며, 열연과 냉연강판 속에서도 연강(Mild Steel)에 사용합니다.
연강은 탄소의 양이 적고 비교적 연한 탄소강으로, 인장강도 340MPa 미만을 의미합니다. 연신율이 높고 성형범위가 넓어 일반적인 가공은 물론 섬세하고 높은 수준의 가공까지 다양하게 활용됩니다. 따라서 자동차 부품에 가장 많이 사용되고 있습니다. 열연강판 중 HR, PO, HGI, HGA 재질이 여기에 속하며, 냉연강판에는 CR, EG, GI, GA가 있습니다.
연강을 나누는 기준으로 CQ(C급), DQ(D급), DDQ(E급)으로 표기하는데, 일반적으로는 A급에서 B급, C급 뒤로 갈수록 등급이 낮아지지만 여기에서 표기하는 C급, D급, E급은 뒤로 갈수록 등급이 높아집니다.
CQ란?

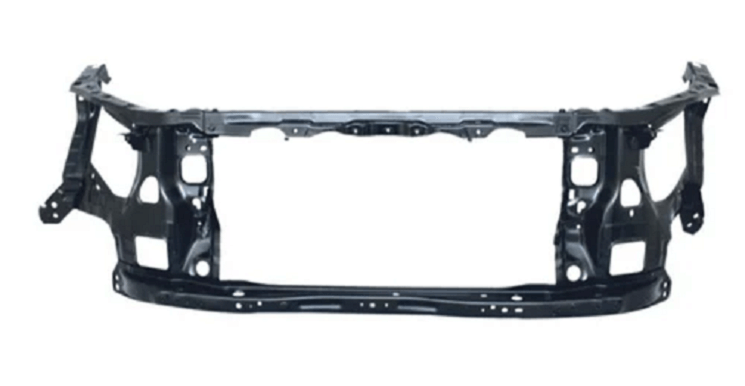

CQ란 Commercial Quality의 줄임말로 일반용 재질의 저탄소강을 의미합니다. 인장 강도는 270MPa 이상이며, 열연강판의 경우 자동차 샤시용 부품에 주로 사용되며, 냉연 강판의 경우에는 자동차 내부 부품에 많이 사용됩니다.
DQ란?
DQ는 Drawing Quality의 약자로 가공용 재질을 의미하며 일정 수준의 가공성을 유지한 재질입니다. 인장 강도 270MPa 이상, 연신율 33% 이상의 등급입니다. 열연강판은 좀 더 가공성을 요구하는 두께 1.2mm 이상의 자동차 섀시용 부품에 주로 사용되며, 냉연강판 또한 CQ보다 높은 성형성을 요구하는 자동차 내부 부품에 사용됩니다.
DDQ란?

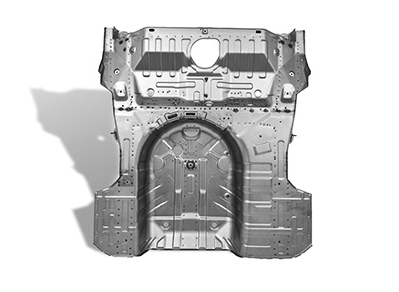

DDQ는 Deep Drawing Quality로서 심가공용재질을 의미합니다. 열연, 냉연강판 중에서도 높은 수준의 가공을 할 수 있으며, 인장강도 270MPa 이상, 연신율 36% 이상인 등급입니다. DQ 등급보다 더 높은 가공성이 필요한 자동차 샤시부품이나 Rear floor 등에 사용됩니다.
EDDQ란?
Extra Deep Drawing Quality로 초심가공용재질을 뜻합니다. 아주 극도로 높은 수준의 가공을 할 수 있는 재질로 인장강도 260MPa 이상, 연신율 44% 이상입니다. 높은 성형성과 표면 품질을 요구하는 Door, Fender 등 자동차 외부 부품에 주로 사용됩니다.
S-EDDQ란?

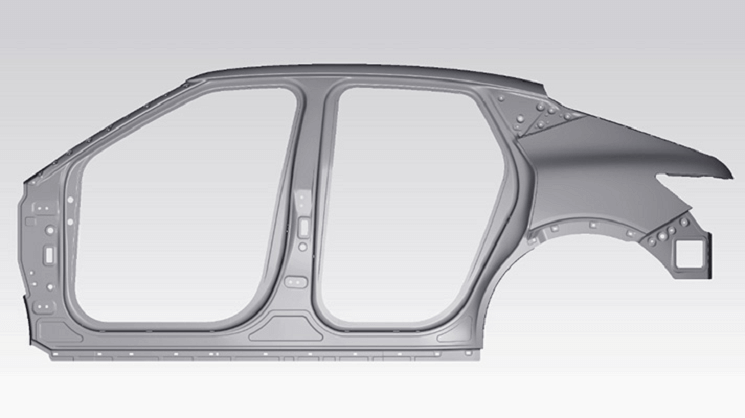

Super-EDDQ 즉, Super Extra Deep Drawing Quality 등급입니다. 쉽게 말해 울트라 초강력 등급입니다. 인장강도 260MPa 이상, 연신율 47% 이상이 필요하며, EDDQ보다 높은 성형성과 표면품질을 요구하는 자동차 외부 부품에 주로 사용됩니다. Side outer 등이 여기에 속합니다.
이상으로 철판의 등급에 대해 소개해드렸는데요. 아래 관련추천글도 읽어보세요!
