ASME, ANSI CLASS 900 플랜지 규격 [ANSI B 16.5]

ANSI CLASS 150부터 CLASS 600까지의 플랜지 규격에 이어 오늘은 ANSI CLASS 900 플랜지 규격표를 공유합니다. 배관을 흐르는 유체의 압력에 따라 동일한 플랜지 사이즈라 하더라도 두께나 외경, 볼트 개수 등 여러 조건들이 변경되는데요. 900파운드 플랜지는 어떻게 바뀌는지 아래 규격표로 확인해 보세요.





규격표는 총 두가지로 플랜지 종류에 따라 다음과 같이 구분되어 있습니다.



1. 슬립온 플랜지, 소켓웰딩 플랜지, 웰딩넥 플랜지, 블라인드 플랜지

2. 스레드 플랜지와 랩조인트 플랜지, 링조인트 플랜지



참고하셔서 본인이 필요로하는 플랜지 종류의 규격표를 확인해보시기 바랍니다.



---

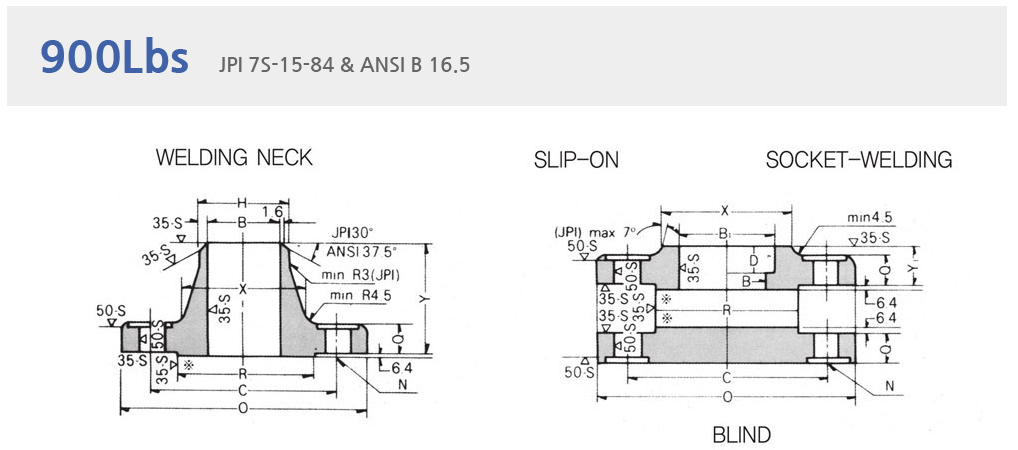

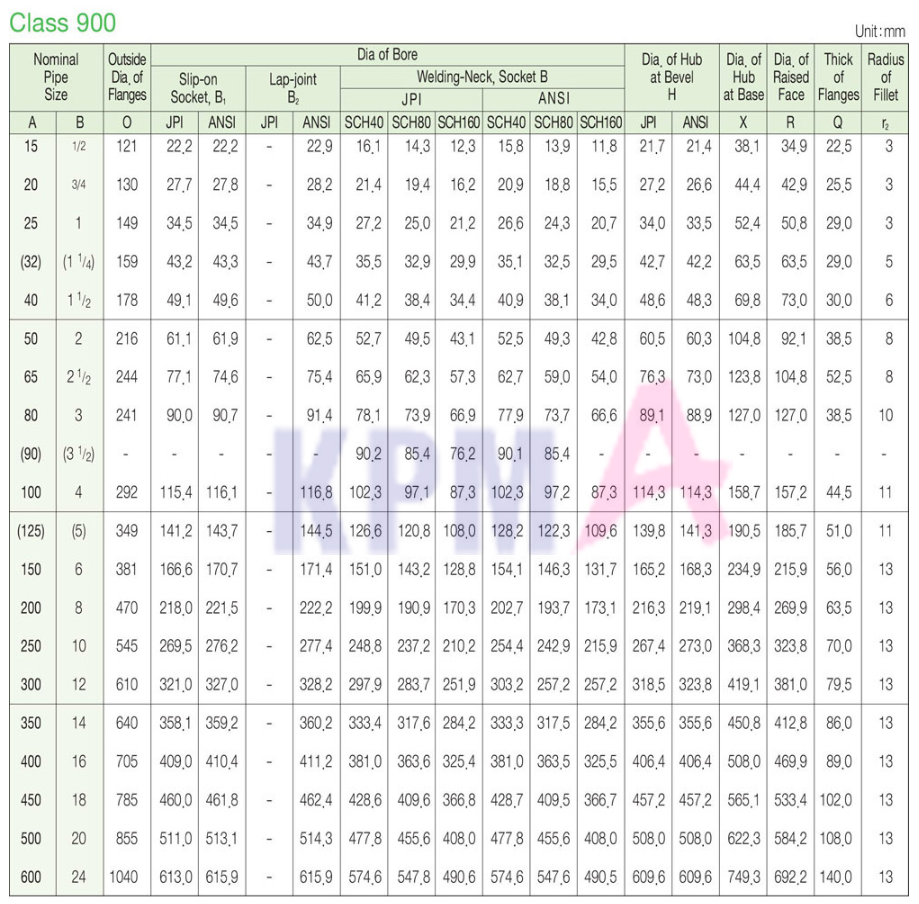

ANSI CLASS 900 플랜지 규격

슬립온, 소켓웰딩, 웰딩넥, 블라인드 플랜지

위 규격표에 나와있는 용어는 다음과 같습니다.



Norminal Pipe Size : 플랜지 사이즈 (배관파이프 구경)

Outside Dia. of Flange (D) : 플랜지 외측 사이즈

Slip-on, Socket (B1) : 슬립온 플랜지 및 소켓웰딩 플랜지 내경

Lap-joint (B2) : 랩조인트 플랜지 내경

Welding-Neck Socket (B) : 웰딩넥 플랜지 내경

Dia, of Hub at Bevel (A) : 허브 사선 거리

Dia, of Hub at Base (X) : 허브 바닥부 거리

Dia, of Raised Face (g) : RF(레이즈드 페이스) 외측 사이즈

Thick of Flanges (t) : 플랜지 두께 (허브 제외)

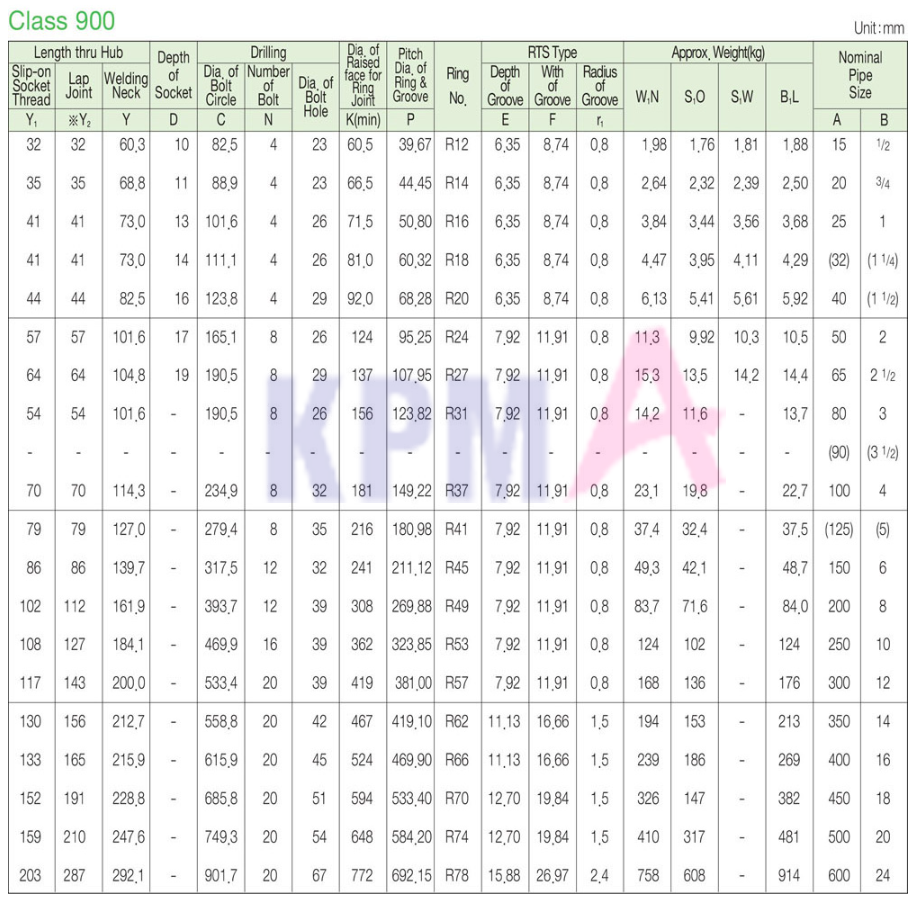

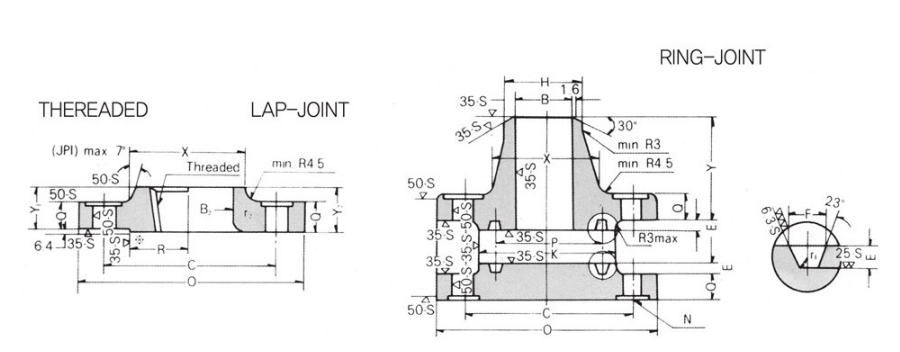

다음은 스레드 플랜지와 랩조인트, 링조인트 플랜지 규격입니다.





---

ANSI CLASS 900 플랜지 규격

스레드, 랩조인트, 링조인트 플랜지



Length thru Hub : 허브포함 높이

Slip-on, Socket, Thread (T1) : 슬립온, 소켓웰딩, 스레드 플랜지

Lap Joint (T2) : 랩조인트 플랜지

Welding Neck (T) : 웰딩넥 플랜지

Depth of Socket (Y) : 소켓 깊이

Dia. of Bolt Circle (C) : 볼트 홀 거리

Number of Bolt (N) : 볼트 갯수

Dia, of Bolt Hole (h) : 볼트 홀 크기

Dia, of Raised face for Ring Jont (K) : 링조인트 레이즈드 페이스 외경

Pich Dia. of Ring & Groove (P) : 링조인트 플랜지와 텅 앤 그루브 플랜지 홈 거리

RTJ Type : 링조인트 플랜지

Depth of Groove (E) : 그루브 깊이

Width of Groove (F) : 그루브 넓이

Radius of Groove (R1) : 그루브 반경

Approx Weight : 대략적인 무게

W.N : 웰딩넥 플랜지

S.O : 슬립온 플랜지

S.W : 소켓웰딩 플랜지

B.L : 블라인드 플랜지



다음 포스팅은 ANSI 플랜지 마지마 규격인 1500파운드와 2500 파운드 플랜지 규격입니다. KS나 JIS, DIN 플랜지 규격도 알고 싶다면, 카테고리 #플랜지에서 확인해보세요.
