동일한 플랜지 규격이라 하더라도 배관 파이프를 흐르는 유체의 압력에 따라 플랜지 사이즈와 형상이 조금씩 달라집니다. 지난번에 JIS 5K 플랜지부터 10K, 16K 플랜지 규격까지 소개해드렸는데요. 오늘은 JIS 20K 플랜지 규격에 대한 내용입니다. 다른 압력의 플랜지 규격에 대해 알고 싶다면, 카테고리 #플랜지에서 확인할 수 있습니다.
아래 소개해드리는 플랜지 규격표에 나오는 용어부터 미리 확인해보시기 바랍니다.
Nominal Dia. of Flange : 플랜지 사이즈
Outside Dia. of Flange (D) : 플랜지 외측 사이즈
Dia. of Bolt Circle (C) : 볼트 홀 거리
Dia. of Raised Face (g) : RF 외측 사이즈
Inside Dia. of Flange (do) : 플랜지 내경
Outside Dia. of Appil- Cable pipe : 체결되는 파이프 외경
t : 플랜지 두께 (허브 제외)
T : 플랜지 총 두께
Dia. of Hub (a) : 플랜지 허브 사이즈 (a)
Dia. of Hub (b) : 플랜지 허브 사이즈 (b)
Raised Face (f) : RF 높이
Hole Dia. (h) : 볼트 홀 사이즈
Number of Bolt Holes : 볼트 홀 갯수
Nominal Bolt Size : 볼트 사이즈

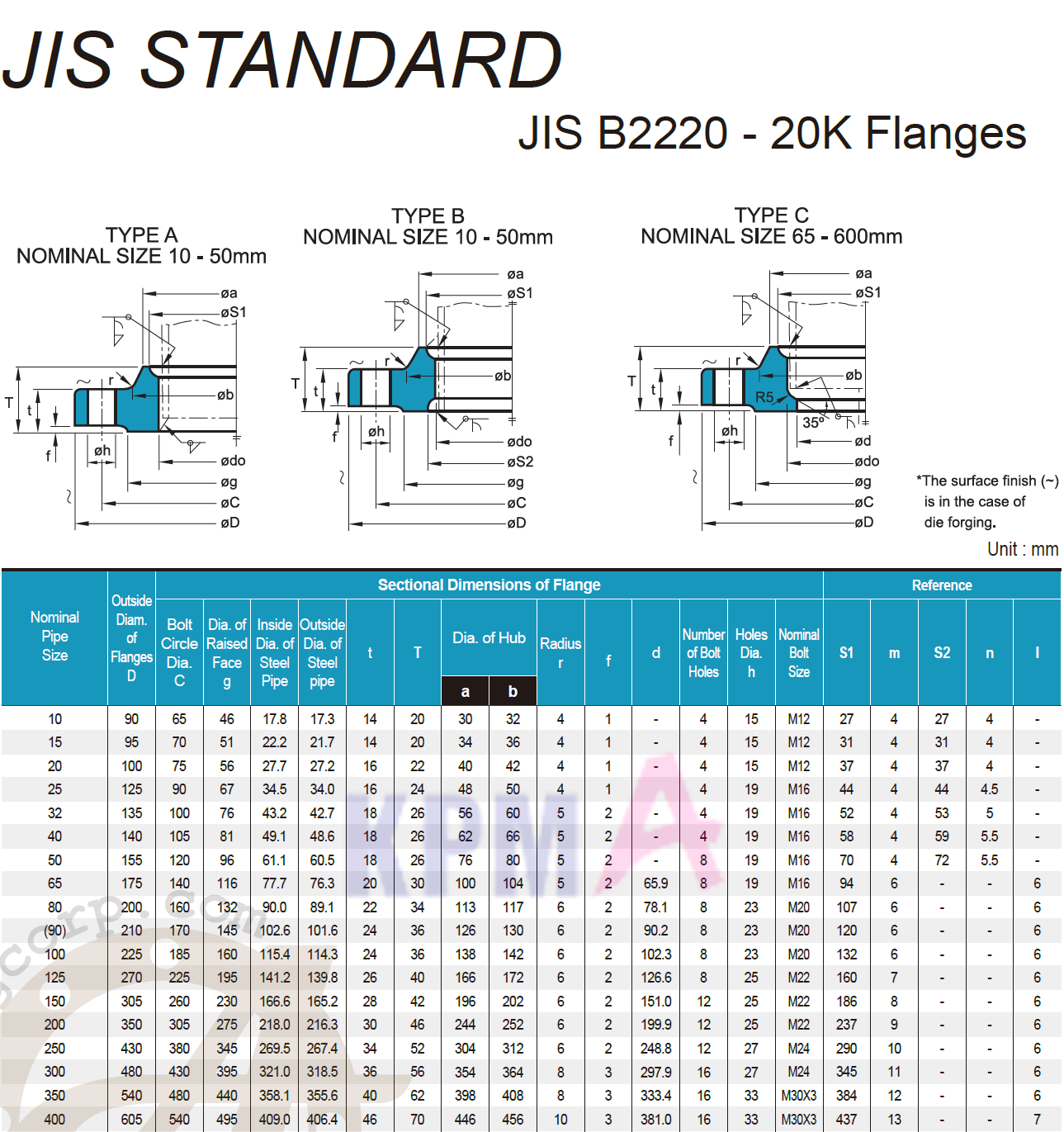

JIS B 2220 20K 플랜지 규격 (10A ~ 400A)
JIS 20K 플랜지도 16K 플랜지와 동일하게 10A부터 모두 허브 타입으로 나옵니다. 그리고 10A부터 50A까지는 A타입과 B타입으로 사용되며, 65A 이상부터는 C타입의 플랜지로 제작되는데요. 슬립온 플랜지는 배관파이프를 삽입 후 플랜지 상부와 하부 안쪽 두 곳에 용접을 하는데, 20K 플랜지부터는 용접하는 부위의 플랜지 형상이 조금씩 달라집니다. 위 규격표 상단의 플랜지 이미지를 비교하면서 보면 좀 더 이해가 쉬울 거예요.

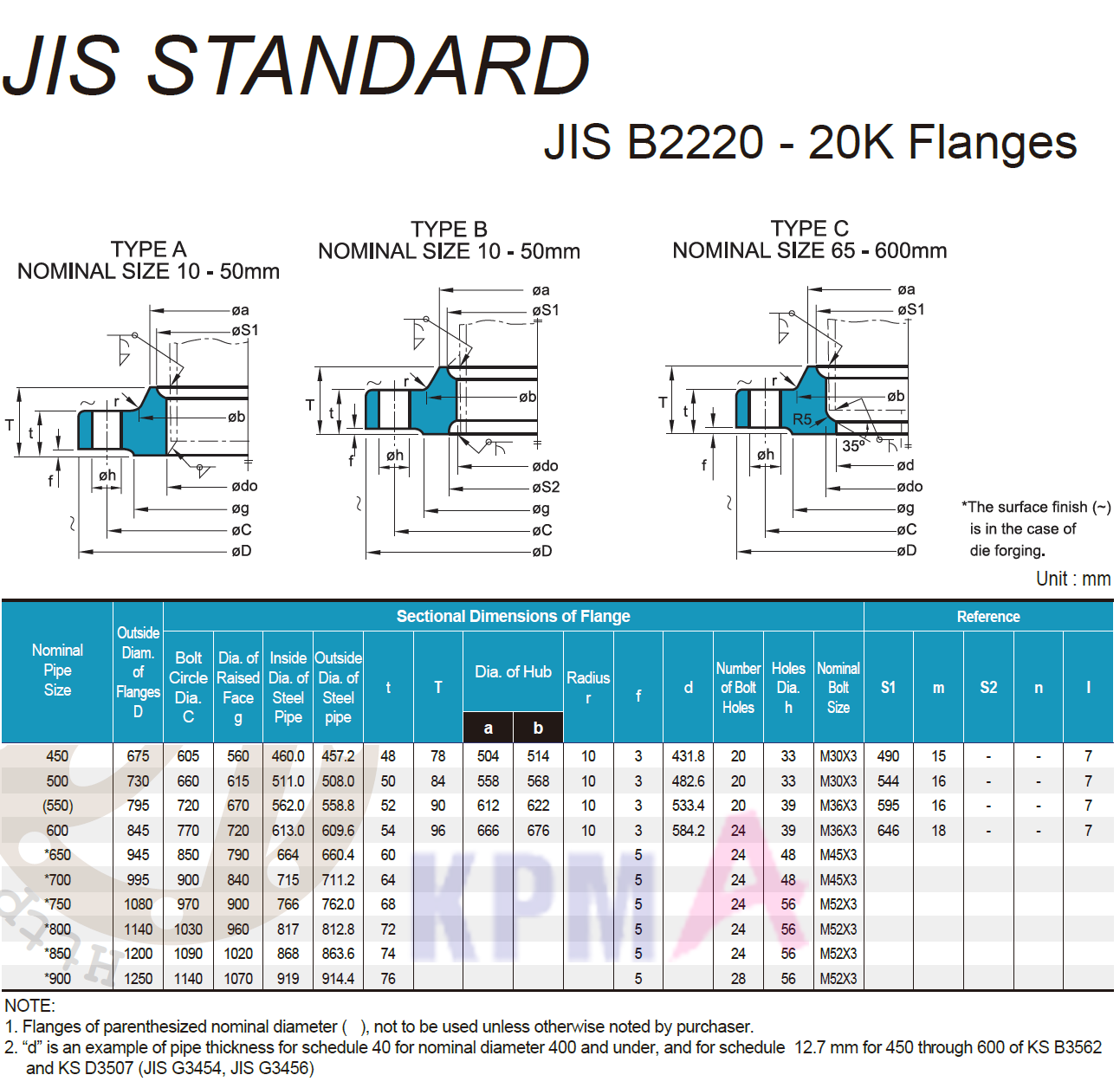

JIS B 2220 20K 플랜지 규격 (450A ~ 900A)
모든 압력의 플랜지가 그렇듯이 20K 플랜지는 20K에 맞는 압력배관용 파이프를 사용해야합니다. 밸브도 그렇고요. 같은 구경의 플랜지와 밸브를 연결하더라도 압력이 맞지 않으면 사용상 문제가 발생할 수 있습니다.
다음 포스팅은 JIS 30K 플랜지입니다. JIS 규격상 가장 높은 압력의 플랜지이고요. 해당 포스팅이 끝나면 DIN 규격과 ANSI 규격의 플랜지도 소개드릴 예정이니, 카테고리 #플랜지에서 확인해보세요.
