단면 2차 모멘트, 단면계수, 단면 2차반경 의미, 뜻

파이프나 H빔, 앵글 등 형강류는 제품의 단면 형상에 따라 제품의 강도 또한 크게 달라지게 됩니다. 단면 형상이 제품의 특성 및 강도를 결정하는데 큰 영향을 미치기 때문에 구조물 설계 시 어떤 자재를 사용할 것인지가 매우 중요합니다.

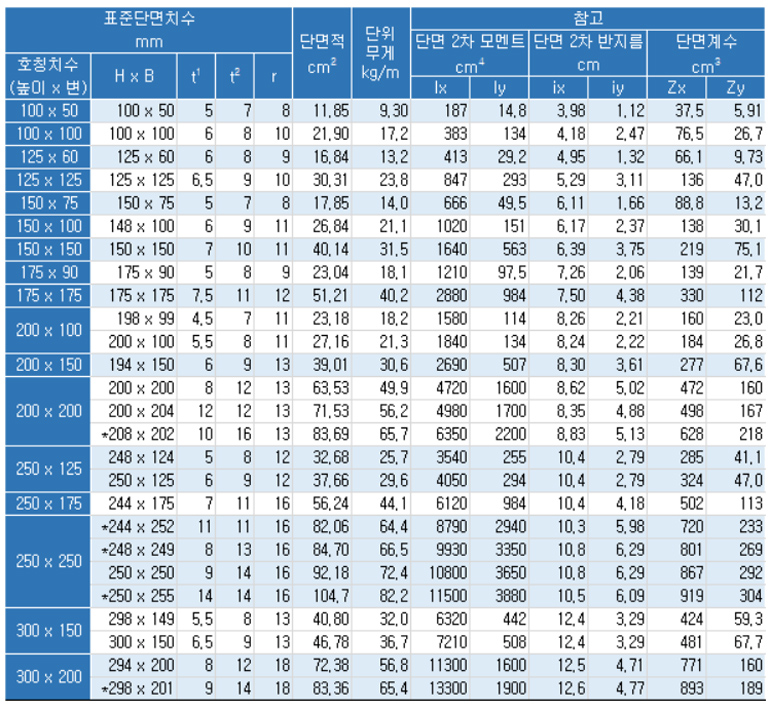

예시) H빔 규격표

위 표는 H형강의 규격표입니다. 이처럼 규격표에는 형강의 사이즈와 단위 무게(단위 중량) 뿐만 아니라 단면 2차 모멘트와 단면 2차 반지름, 단면 계수도 표기되어있는데요. 오늘은 이러한 것들이 의미하는 것이 무엇인지 간략히 소개해드리려고 합니다.





단면 2차 모멘트란?

단면 2차 모멘트는 구부리는 힘에 대한 부재의 변형이 어려운 것을 나타낸 단면의 특성으로 설계상의 강도 등의 지표가 되는 값입니다. 값이 높으면 높을수록 강도 또한 높아진다고 생각하면 됩니다. 보통 I로 표기합니다.

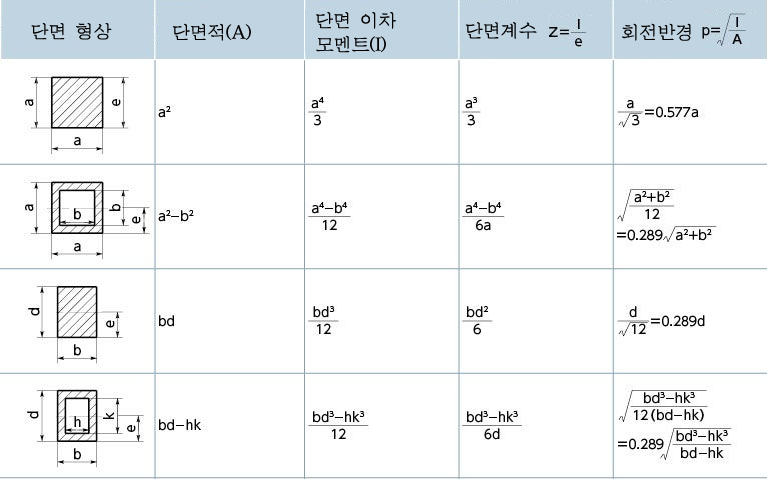

단면형상에 따른 단면 이차모멘트 구하는 공식



단면 계수란?

단면계수는 그 단면의 단면 2차 모멘트를 도심축에서 상하 끝부분까지의 거리로 나눈 것입니다. 단면의 성질로 응력도를 구할 때 이용합니다. 영어로 Z라 표기합니다.





단면 2차반경이란?

단면 2차 반경은 단면 회전 반경 또는 단면 2차 반지름이라고도 불리며 부재가 축방향으로 압축력을 받았을 때의 세기를 계산할 때 필요한 계수입니다. 주로 좌굴 계산 시 사용합니다.





그 외에도 인장강도, 항복점, 내력 등을 이용해 파이프나 형강류의 특성 및 강도를 구분하기도 하는데요. 오늘은 이러한 용어들이 무엇을 의미하는지 간단히 소개해드리고, 다음 포스팅에서 좀 더 상세하게 소개해드리겠습니다.
