플랜지 가스켓 종류 및 재질별 특징 (PTFE, Graphite, NBR 등)

배관에 있어서 플랜지 사이에 들어가는 가스켓의 선택은 매우 중요합니다. 가스켓은 플랜지 사이의 미세한 틈을 막아 누유를 방지하는 씰링 역할을 하는데요. 압력, 유체, 온도 조건에 따라 어떤 가스켓 재질을 사용해야 하는지가 결정됩니다. 동일한 배관, 동일한 플랜지를 사용하더라도 가스켓 종류를 잘못 선택하면 누유가 되거나 파손 등으로 인해 교체 비용이 커질 수 있습니다. 오늘은 가스켓 재질의 종류별 특징에 대해 소개해드리고, 상황별로 꼭 사용해야 되는 가스켓 재질에 대해 알려드리려고 합니다.



---

가스켓의 재질별 종류

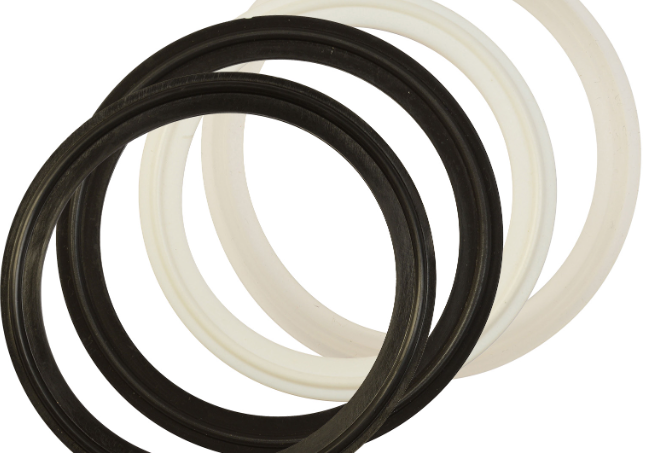

1. PTFE (테프론) 재질

테프론 재질은 화학 저항성이 매우 우수합니다. 모든 산성, 알칼리성 유체에도 사용이 가능하며, 부식성이 있는 유체에도 강합니다. 따라서 제약, 화학 공정에 많이 사용되며, 식품과 같은 위생 환경에도 적합합니다. 단점으로는 고온에 약하다는 점과 압착 후 변형이 발생될 수 있다는 점입니다.

2. Graphite (그라파이트)

그라파이트는 테프론과 달리 내열성이나 열충격에도 강해 고온 환경에서도 사용이 가능합니다. 따라서 증기 라인에 적합하며, 압축 복원력이 좋다는 장점이 있으나 산화 환경에 취약하며, 취급 도중 부서질 수 있다는 단점이 있습니다. 보일러나 스팀 배관, 고온 플랜지 연결부에 주로 사용됩니다.

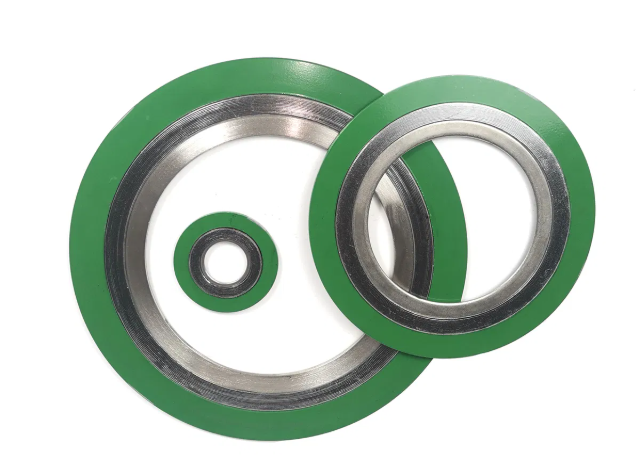

3. Spiral Wound (스파이럴 운드)



금속과 충진재 복합 구조로 되어있으며, 압력변화에 강해 고압과 고온 환경에서도 사용 가능합니다. 내구성이 우수해 산업용 대표 가스켓이라 불리며, 반복 체결에 유리합니다. 단점으로는 가격이 비싸다는 점이며, 정유/ 석유화학, 발전소 등에도 많이 사용됩니다.

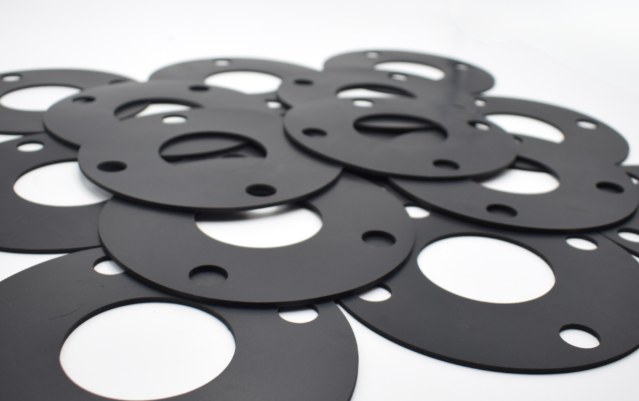

4. NBR (Nitrile Butadiene Rubber)

NBR은 고무계 가스켓의 대표적인 재질로 내유성이 우수해 연료, 오일 등이 흐르는 배관에 많이 사용됩니다. 가격이 저렴하다는 장점이 있으나 고온에 약해 쉽게 녹을 수 있으며, 햇빛에도 취약합니다. 오일 배관이나 유압 장비, 자동차 부품 등에 많이 사용됩니다.



5. EPDM

EPDM은 물, 증기, 약산에 강해 수도나 냉각 시스템, HVAC 공조(에어컨 등)에 많이 사용됩니다. 오일에는 약하다는 단점이 있습니다.



6. Viton (FKM)

바이톤은 고온, 화학 저항이 우수하여 연료나 화학물질 배관에 많이 사용됩니다. 항공, 자동차 등에 고급 씰링 재질로 사용되며 가격이 비싸다는 단점이 있습니다.

7. Non-Asbestos (비석면)

섬유와 고무 복합 소재로서 가성비가 좋아 산업 전반에 범용적으로 사용됩니다. 일반 플랜지나 산업 배관 등에 많이 사용됩니다.

8. Metal Jacketed / Ring Type Joint (RTJ)

금속 기반의 가스켓으로 초고압 환경이나, 석유/ 가스 산업 등 극한 조건에서 사용됩니다.


이상으로 많이 사용되는 가스켓의 종류에 대해 소개해드렸는데요. 아래와 같이 몇 가지만 잘 기억해 두면 가스켓을 선택할 때 도움이 됩니다.

• 오일 = NBR
• 물 = EPDM
• 고온 = Graphite / Viton
• 고압 = Spiral Wound
• 산성/알칼리 = PTFE

오일 라인에 EPDM을 사용하거나 스팀 라인에 NBR, 고온 배관에 PTFE 등을 사용할 경우 누유 등 누설이 발생되므로 가스켓 선택 시 주의하시기 바랍니다. 이상으로 배관에 사용되는 가스켓 종류에 대해 소개해드렸는데요. 아래에서 배관 플랜지 관련 추천 포스팅도 확인해 보세요.
