초보도 쉽게 이해하는 파이프 규격 보는 방법, 파이프 규격 표기법

파이프 규격을 표기할 때 단순히 외경만 표기하는 게 아니라 두께와 재질, 규격 체계 등 여러 가지를 표기하기 때문에 회사에 갓 입사한 신입사원들에게는 어렵게만 느껴집니다. 생산 현장을 지나가다가 파이프에 각인되어 있는 정보를 바탕으로 이게 어떤 파이프를 의미하는지 궁금했다면, 오늘 포스팅만 읽어보시면 조금이나마 도움이 되실 거라 생각합니다. 오늘은 초보도 쉽게 이해하는 파이프 규격 보는 방법에 대해 소개해드리고, 예시를 바탕으로 실제 어떤 파이프인지 알려드리려고 합니다.

파이프에 새겨져있는 정보, 무엇을 의미하는 걸까?





---

파이프 규격 용어





1. NPS

NPS란 Nominal Pipe Size의 약자로 호칭경 또는 호칭 지름을 의미합니다. 직역하면 '명목상의 파이프 사이즈', '이름뿐인 파이프 사이즈'라고 해석할 수 있는데, 실제 파이프 외경과 다르기때문에 주의해야 합니다.

예를 들어 2인치 파이프 외경을 2inch×25.4mm=50.8mm라고 오해할 수 있는데, 2인치 파이프 외경은 60.3mm입니다. 50A 파이프도 외경이 50mm가 아니라 60.3mm입니다. 즉 2인치 = 50A = 60.3mm이며, 2인치 파이프와 50A 파이프가 바로 호칭경(NPS)입니다.

2. SCH

SCH는 Schedule의 줄임말로 파이프의 두께 등급을 의미합니다. 파이프는 외경은 동일하더라도 파이프 두께가 여러 가지인데, 유체의 압력이 높아질수록 파이프 두께도 두꺼워져야 하기 때문입니다. 따라서 SCH5, SCH10, SCH40, SCH80 등으로 나뉩니다. 스케줄 파이프에 대해 보다 자세히 알고 싶다면 아래 링크를 읽어보세요.



스케줄 파이프란? 스케줄의 뜻과 SCH 파이프 규격





3. 재질

파이프의 재질은 파이프의 성능을 결정하는 요소 중 하나입니다. 일반적으로 사용되는 파이프가 Carbon Steel (탄소강)이며, 스테인리스, PVC 등 다양한 재질이 있습니다.

4. 규격 표준

대표적인 규격 표준에는 JIS(일본공업규격), KS(한국표준규격), DIN(독일공업규격), ANSI(미국국립표준협회) 등이 있습니다. 어떤 규격을 따르는지도 파이프에 표기되는 경우가 있습니다.



이상으로 파이프에 표기된 정보에 대해 간략히 소개해드렸습니다. 이러한 내용을 바탕으로 실무에 들어가서 실제 규격을 읽는 방법을 연습해보겠습니다.





2" SCH40 A106 Gr.B



2"는 2인치 파이프를 간략하게 나타낸 표기방법 중 하나이며, SCH40은 스케줄 40파이프, A106 Gr.B는 탄소강 재질의 심레스 파이프를 의미합니다.

3" SCH80 SUS304

이것은 3인치 파이프로 두께가 다소 두꺼운 SCH80인 스테인리스 SUS304 재질의 파이프를 의미합니다.







JIS G3459 SUS304 SS SMLS PIPE 343*12.5*4430MM



일본 공업규격인 JIS G3459를 바탕으로 제작된 SUS304 재질의 스테인리스 심레스 파이프를 의미합니다. 외경은 343mm이며 두께는 12.5mm, 길이는 4430mm입니다.







ASTM A790 S31803 8" SCH 80S 219.1MM X 3.76MM X LENGTH 4.8-6.7M



미국재료시험협회인 ASTM A790 규격으로 S31803이라는 듀플렉스 재질의 파이프입니다. 호칭경은 8인치이며, SCH 80S의 두께로 외경은 219.1mm, 두께 3.76mm, 길이는 4.8미터에서 6.7미터인 것을 알 수 있습니다.

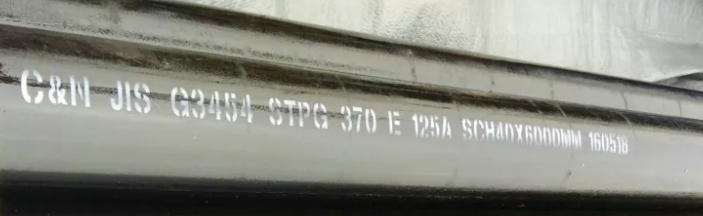

C&N JIS G3454 STPG 370 E 125A SCH40 X 6000MM



C&N은 파이프 제조사명입니다. 간혹 회사 이름이 삽입되는 경우도 있습니다. JIS G3454 규격으로 제작된 STPG370 즉, 인장강도 370 MPa급의 배관용 탄소강관입니다. E라고 표기된 것은 파이프 제조방법을 의미하는데, ERW의 약자입니다. 파이프는 보통 용접이 된 이음매가 있는데 이음매가 있는 파이프를 ERW, 이음매가 없는 것을 심레스 파이프라고 합니다. 125A는 호칭경이며, 두께는 스케줄40, 길이는 6000mm인 파이프입니다.



이처럼 파이프 규격은 사이즈(호칭경), 두께, 재질로 표기하며 이와 관련된 표기법 몇 가지만 알면 쉽게 이해할 수 있으니 하나씩 공부해 보시는 걸 추천합니다. 파이프 관련 도움 되는 아래 추천글도 확인해 보세요!
