PE 배관공사 순서(열 융착방법) 및 시공 시 꼭 필요한 장비 정리

PE(폴리에틸렌) 배관은 부식에 강하고, 유연성이 뛰어나며, 수명이 길어 상수도, 농업/산업용, 지중 매설 배관 등에서 매우 많이 사용됩니다. 오늘은 PE 배관 공사 방법과 시공 시 필요한 장비들을 소개해드리려고 합니다.

---

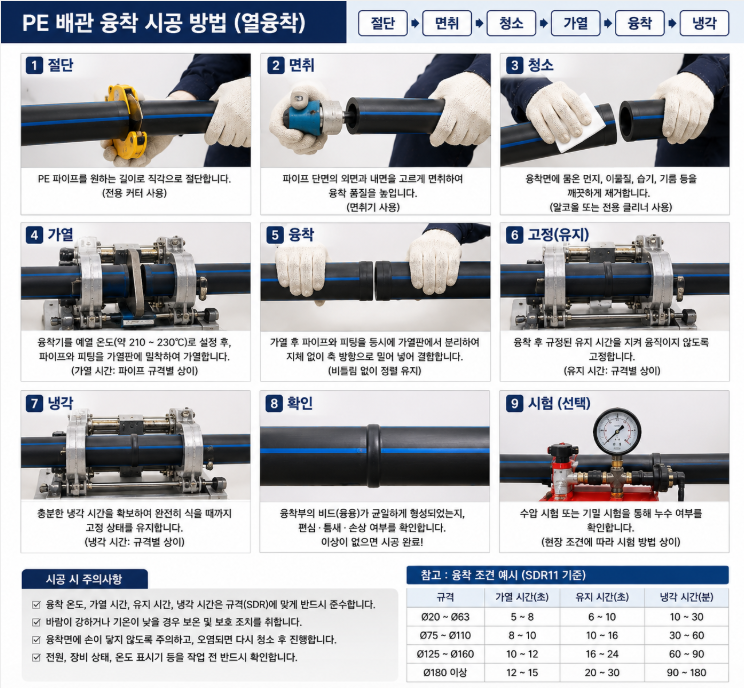

PE 배관 공사 순서

일반적으로 PE 배관 시공은 위와 같은 순서로 진행됩니다. 상세 내용은 아래를 참고하세요.

1. 배관 위치 측량 및 굴착

먼저 배관이 지나갈 위치를 확인한 후 포크레인 등을 이용하여 굴착 작업을 진행합니다. 이때 매설 깊이와 기존 다른 배관과 간섭은 없는지 확인이 필수적이며, 지반 상태 또한 확인해줘야 합니다.



2. PE 파이프 절단

필요한 길이만큼 PE 파이프를 절단하는데, 반드시 직각으로 절단해야 하며, 절단면을 깨끗하게 유지하는 것도 중요합니다. PE 파이프는 파이프 커터나 절단기를 이용해 절단합니다.

3. 단면 면취 및 청소

면취기를 이용해 절단면을 깨끗하게 처리해주고, 클리너와 스크래퍼를 이용해 먼지, 수분, 기름 등 융착 전 이물질을 제거해 줍니다.

4. 융착

PE 배관 시공의 핵심 단계입니다. 철이나 스테인리스 배관은 용접으로 파이프와 부속자재들을 결합하지만, PE배관은 융착이라는 작업으로 연결합니다. PE 융착에는 크게 두 가지 종류가 있는데, 바로 열융착과 전기융착입니다.

① 열융착 (Butt Fusion)
파이프 끝단부를 가열 후 압착하는 방식입니다. 가장 많이 사용되는 방식이며, 강도 또한 우수하고 큰 구경의 배관작업에도 적합합니다.

② 전기융착 (Electrofusion)
전기융착은 소켓 내부 열선으로 접합하며, 협소한 공간에도 작업이 가능합니다.

융착 시 온도가 낮은 경우 제대로 접합이 되지않아 누수가 발생할 수 있으니 주의해야 합니다.

5. 냉각 및 유지

융착 작업 후 충분히 식혀주는 단계입니다. 융착 후 바로 움직이면 접합부에 불량이 발생되므로 냉각시간을 반드시 준수합니다. PE 배관 공사의 핵심은 “정확한 융착과 냉각시간 관리”라고 해도 무방합니다.



6. 압력 테스트

수압 테스트로 누수 여부를 확인하는 단계입니다. 압력이 제대로 유지되는지, 접합부에 누수는 없는지 확인합니다.

---

PE 배관 시공 시 꼭 필요한 장비

1. 열융착기

PE 배관공사에 필요한 핵심 장비입니다. 파이프를 가열하여 압착해 연결할때 사용하며, 온도를 조절할 수 있는 기능이 있습니다.

2. 전기융착기

전기융착 시 소켓을 연결할 때 사용하는 장비입니다. 자동 제어가 가능하며, 작은 현장에서 주로 사용됩니다.

3. 파이프 커터

PE 파이프를 절단할때 사용하는 장비입니다. PE 파이프는 직각으로 절단해야 하며, 이때 절단면 품질이 중요하므로 파이프 커터 또한 적당한 제품을 사는 것이 좋습니다.

4. 스크래퍼

융착 전 산화층을 제거하는 장비입니다. 접합되는 부위의 품질을 향상시켜주며, 전기융착 시에는 필수입니다.



5. 클램프

융착 시 파이프를 고정하는 장비입니다. 중심을 정렬하게 해주고 흔들림도 방지해 줍니다.


이상으로 PE배관 공사 방법과 필수 시공장비에 대해 소개해드렸습니다. 아래 추천글도 확인해 보세요.
