PE 파이프 배관공사 시 필요한 부자재 총정리 (엘보 및 피팅류 등)

폴리에틸렌으로 된 PE 파이프는 상수도나 가스, 농업용, 지중 배관 등에 많이 사용됩니다. PE 배관공사 시 파이프 외에도 다양한 부자재(피팅류)가 반드시 필요합니다. 그리고 가장 중요한 것은 PE 파이프를 이용한 배관공사는 부속 자재들도 모두 PE 재질로 사용해야 한다는 점. PE 파이프에 PVC 피팅을 사용하면 누수가 발생되므로 주의해야 합니다. 오늘은 현장에서 가장 많이 사용하는 PE 파이프 부속의 종류들을 소개해드리려고 합니다.

---

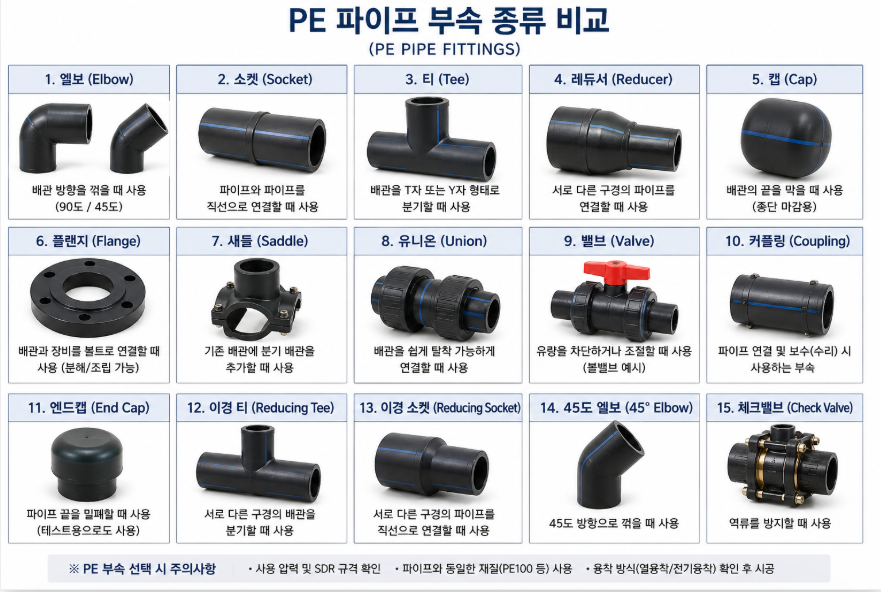

PE 부속, 부자재 종류





1. 엘보 (Elbow)

엘보는 영어로 팔꿈치를 의미하며, 배관 방향을 꺾을 때 사용하는 부자재입니다. 마치 팔꿈치처럼 꺾인다고 해서 그런 명칭이 붙었는데요. 공간 제약이 있을 때 직선으로 된 파이프를 다른 방향으로 전환하고 싶을 때 사용하는데요. 45도와 90도 엘보를 가장 많이 사용합니다. 주로 천장 배관의 코너 부분에서 쉽게 찾아볼 수 있습니다.

2. 소켓 (Socket)

소켓은 파이프와 파이프를 직선으로 연결할 때 사용합니다. 배관에서 가장 기본이 되는 연결 부속이며, 파이프의 길이가 한계가 있기 때문에 더 연장하고 싶을 때 사용됩니다. 소켓은 같은 규격의 배관 파이프끼리 연결할 때만 사용되며, 다른 규격의 파이프와 연결하고 싶을 때는 뒤에서 소개해드릴 레듀샤를 이용합니다. 파이프를 연장하는 것 외에도 배관이 파손되었을 때, 파손부위를 제거하고 새 파이프를 끼울 때도 사용합니다.

3. 레듀서 (Reducer)

레듀서 또는 레듀샤라고 발음하며, 영어 뜻 그대로 축소한다는 의미입니다. 큰 배관과 작은 배관을 연결할 때 사용합니다. 동일한 배관을 연결할 때는 뭐라고 그랬죠? 위에서 설명한 소켓입니다.



4. 티(Tee)

티는 배관을 T자로 분기, 즉 나눌 때 사용합니다. T자와 Y자 형태가 있는데, 모두 티라고 부릅니다. 메인 배관에서 다른 2개의 배관으로 분기하고자 할 때 사용하며, 동일한 배관으로 나누는 타입과 다른 사이즈의 배관으로 나누는 타입이 있습니다.

5. 캡 (Cap)

캡은 배관 끝을 막을 때 사용하는 부속입니다. 배관 공사 시 향후 라인 증설을 위해 배관 끝부분을 막을 때 주로 사용되며, 누수 테스트를 위해 임시로 막을 때도 사용됩니다.

6. 플랜지 (Flange)

플랜지는 배관과 장비를 연결할 때 사용하며, 볼트 체결 방식이라 쉽게 분해 및 조립이 가능해 유지보수가 편리합니다. 펌프나 밸브, 산업 설비 등과 주로 연결됩니다.

7. 새들 (Saddle)

새들은 메인 배관 중간에 분기 배관을 추가할 때 사용합니다. 최초 시공 시에는 티(TEE)로 작업하지만, 새들은 이미 공사가 완료된 기존 배관에 절단 없이 분기가 가능해 편리합니다. 수도나 농업 현장에서 많이 사용되는데, 땅 속에 묻힌 지중 배관도 분기가 가능합니다.

8. 유니온 (Union)

배관을 쉽게 탈착 가능하게 만드는 연결 부속입니다. 펌프나 필터 주변에 설치해 유지보수할 때 사용하며, 반복적으로 분해가 가능하다는 장점이 있습니다.

9. 밸브 (Valve)

밸브는 유량을 차단하거나 조절할 때 사용합니다. 볼 밸브나 게이트밸브, 체크밸브 등이 주로 사용되며, 메인 배관을 차단하거나 역류를 방지하고자 할 때, 압력을 조절하고자 할 때 사용됩니다.

위에서 소개해드린 배관 부자재(부속자재)들은 PE 배관뿐만 아니라 PVC, 철, 스테인리스 배관 모두 공통적으로 사용됩니다. 부자재들의 역할도 동일하므로 똑같다고 보시면 됩니다. 다만 실무에서 자주 하는 실수가 있는데, PE배관에 PVC 부속을 혼용하거나 PVC 배관에 PE 부자재를 사용하는 것입니다. PE와 PVC는 연결 방식이 달라 누수 위험 발생이 있으므로, 배관과 부자재는 동일한 재질을 사용해야 한다는 점만 주의하면 될 것 같습니다.


다음 포스팅은 PE 배관공사 방법에 대해 소개해드릴 예정입니다. 아래 관련 추천글도 읽어보세요.
