지난 포스팅에서 스테인리스 파이프의 단중을 계산하는 공식에 대해 소개해드렸는데요. 아직 읽어보지 않았다면, 아래 포스팅부터 읽어보시는 걸 추천합니다.
스테인리스 재질안에도 수십여 가지의 종류가 있고, SUS304나 SUS316 등 각각의 스테인리스 재질별로 비중도 다릅니다. 따라서 파이프의 외경이나 두께를 포함해 규격이 동일하다고 하더라도 재질별로 중량이 다르므로 주의해야 하는데요.
오늘 소개할 내용은 스테인리스 파이프의 규격 및 재질에 따른 중량표입니다. 참고로 스케줄 파이프는 사용압력÷허용응력의 비율을 나타낸 것입니다. 예를 들어 스케쥴 5S 파이프라면 그 비율이 5라는 것이겠지요. 따라서 스케쥴 번호가 크다는 것은 두께가 더욱 두껍다는 의미입니다. 외경은 동일하지만 두께가 두꺼워지므로 스케줄 번호가 커질수록 파이프 내경은 작아지고, 중량은 늘어나게 됩니다.
아래는 스테인리스 파이프 (스케쥴 파이프)의 중량 계산표입니다. JIS 규격자료다 보니 일본어로 되어있으나 쉽게 이해하실 수 있을 거라 믿습니다.
스케줄 5S (Sch5S) 및 10S (Sch10S) 스테인리스 파이프 중량계산표
예를 들어 스테인리스 스케쥴 10S 파이프 20A는 두께가 2.1T이며, SUS304는 1.31kg. SUS316은 1.32kg 그리고 SUS430은 1.28kg이라는 것을 알 수 있습니다. 재질별로 두께나 외경은 동일하지만 중량에 있어서 미세하게 차이가 있다는 것도 확인하셨죠?
스케줄 20S (Sch20S) 및 40S (Sch40) 스테인리스 파이프 중량계산표
스케줄 80S (Sch80) 및 120S (Sch120) 스테인리스 파이프 중량계산표

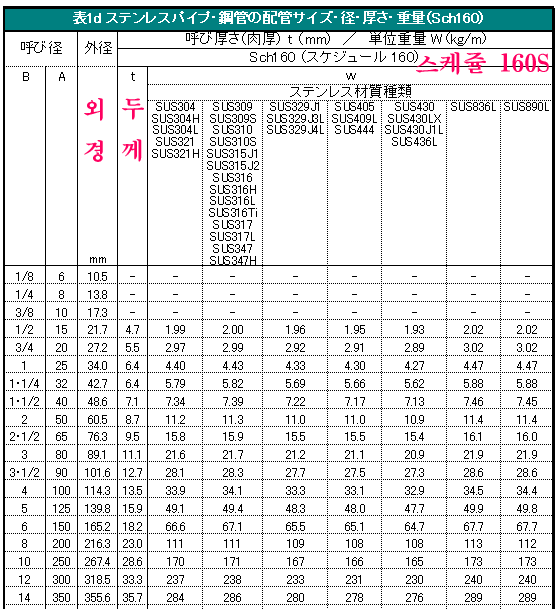

스케쥴 160S (Sch160) 스테인리스 파이프 중량계산표
스테인리스 규격별 파이프 중량을 계산하기 어렵다면 위 중량 계산표로 확인하시면 쉽게 알 수 있으니, 편리하게 이용하시기 바랍니다. 다음 포스팅은 스테인리스 용접강관의 중량 계산표에 대한 내용입니다.
