스테인리스 파이프 제조방법과 마감방법에 따른 기호분류

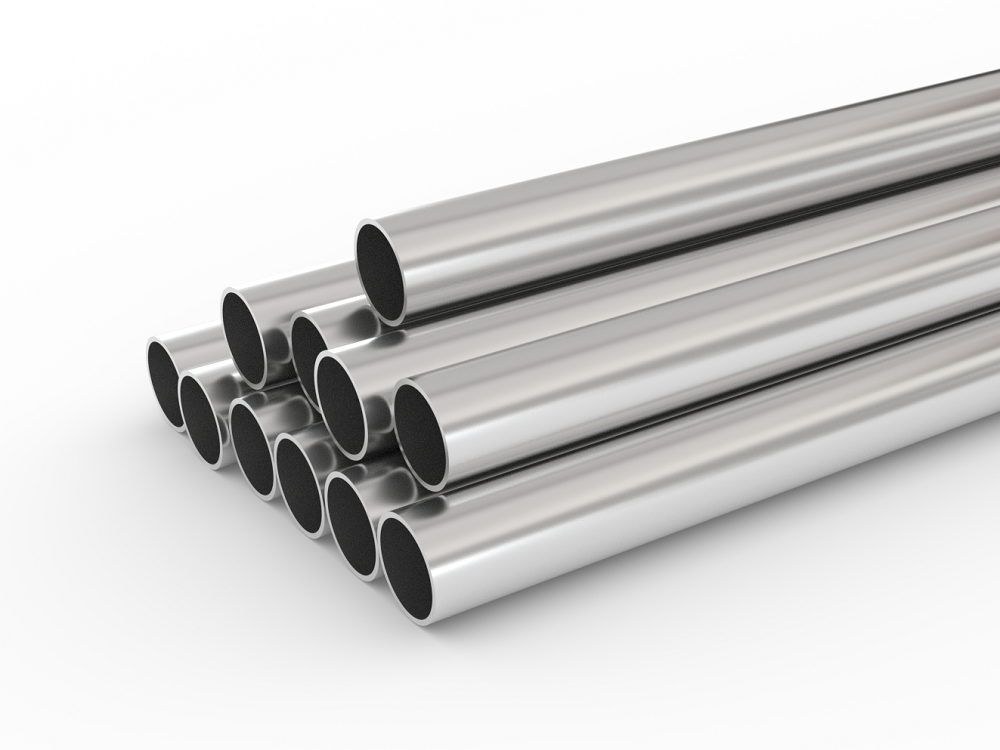

SUS304와 SUS316 등의 스테인리스 파이프는 내식성, 내열성, 내고온 산화성 등이 뛰어나기때문에 가격은 비싸지만, 폭넓은 용도로 사용되고있습니다. 특히 화학 플랜트, LNG 플랜트, 냉동 공업, 석유화학 공업용 등 다양한 분야에 사용되는 강관인데요. 제조 방법과 마감방법에 따라 스텐 파이프 뒤에 기호가 붙는다는 사실 알고있으셨나요?







SUS304TP-E-G

스테인리스 파이프가 위와같이 표기되어있을 경우 무엇을 의미하는지 모르겠다면, 잘 찾아오셨습니다. 오늘은 스테인리스 파이프 제조방식에 따른 구분 기호표기방법을 소개해드리고자 합니다. 일반 재질의 강관도 동일한 방식으로 표기하긴 하나 스테인리스의 경우 더 쓰임새가 많으니 참고바랍니다.



아래 내용은 일본의 JIS 규격에서 규정되어있는 배관 표기법입니다.
JIS G 3459 배관용 스테인레스 강관

배관용 스테인리스 파이프의 JIS와 유사한 대응 규격(해외 규격)은 다음과 같습니다.
ASTM A312, ASTM A376, ASTM A409, ASTM A358
BS 3605
DIN 2462, DIN 2463, DIN 17440

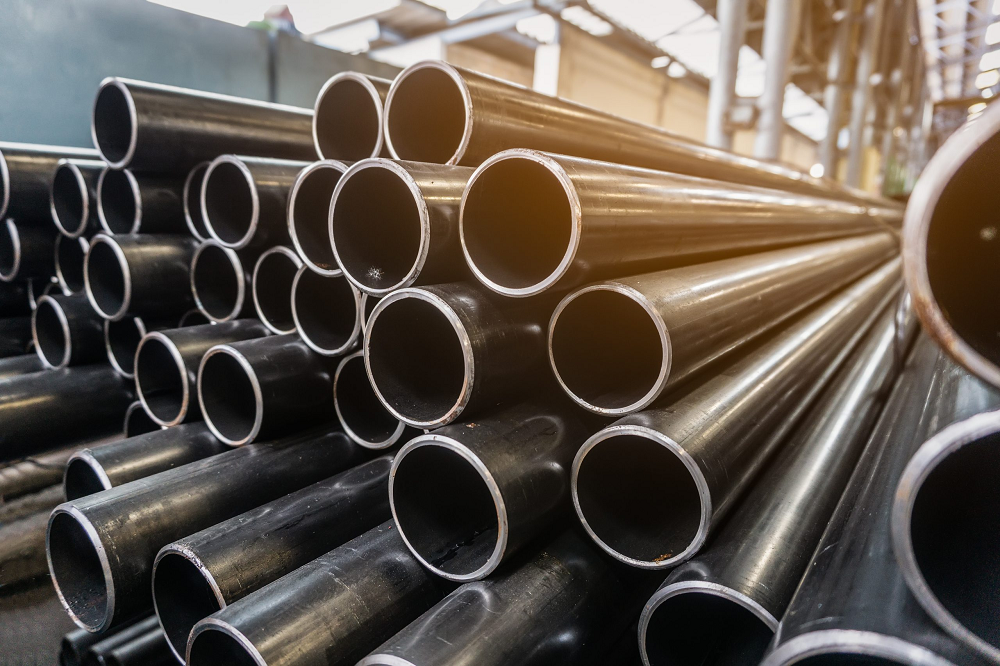

SUS304TP 등의 스테인리스 파이프 제조 방법에는 다양한 방식이 있습니다. 흔히 우리가 알고있는 심리스 파이프, 즉 이음새 없이 제조하는 이음새 무강관이 있으며, 자동 아크 용접, 레이저 용접, 또는 전기 저항 용접에 의한 전기 저항 용접 방식으로도 제조됩니다.



이러한 제조방식에 따라 재질명 뒤에 다음과 같은 기호가 붙게됩니다.

이음매 없음(심레스파이프) : S
자동 아크 용접 : A
레이저 용접 : L
전기 저항 용접 :E

또한 스테인리스 파이프 재질에 따라 고용화 열처리 또는 풀림 처리를 하여 산세식 또는 이에 준하는 마감처리도 하게되는데요. 마감 방법을 나타내는 기호는 다음과 같습니다.

열간 마감 : H
냉간 마감 : C
냉간 마감/열간 마감 이외 : G
용접부 가공 마감 : B


위 두가지, 제조방법과 마감방법에 따른 기호를 조합해 다음과 같이 표기됩니다.

열간 마감 이음매 무강관(열간 마감 심리스 파이프): -S-H
냉간 마감 이음매 무강관(냉간 마감 심리스 파이프): -S-C
자동 아크 용접 강관: -A
냉간 마감 자동 아크 용접 강관: -A-C
열간 마감 및 냉간 마감 이외의 전기 저항 용접 강관: -E-G
냉간 마감 전기 저항 용접 강관(냉간 마감 전봉 강관): -E-C
용접부 가공 마감 자동 아크 용접 강관: -A-B
레이저용접강관: -L
냉간 마감 레이저 용접 강관: -L-C
용접부 가공 마감 레이저 용접 강관: -L-B



예를들어 SUS304TP 재질의 경우 냉간 마감 이음매 무강관은 다음과 같이 표기됩니다.
SUS304TP-S-C

이제 재질 뒤에 표기된 기호를 보고 어떤 방식으로 제작되었는지, 마감 처리는 어떻게 되어있는것인지 바로 이해할 수 있겠죠? 스테인리스 관련해 좀 더 자세히 알고싶다면, 아래 관련 추천글도 확인해보세요.
