다이얼 게이지 사용법과 읽는법, 주의사항

기계 가공이나 부품 등의 치수 정밀도가 요구되는 경우 다방면으로 사용할 수 있는 측정 공구로 다이얼 게이지가 있습니다. 오늘은 다이얼 게이지를 사용하는 방법과 읽는 방법 등에 대해 소개하려고 합니다.



---

다이얼 게이지란?



다이얼 게이지는 치수 변화를 측정하기에 최적인 측정 공구입니다. 다이얼 게이지는 위와같은 부품으로 구성되어 있는데, 스핀들의 직선 운동을 다이얼의 바늘(지침) 회전 운동으로 바꿔 그 변위량을 쉽게 읽어낼 수 있는 측정기입니다. 제품마다 다르지만 긴 바늘은 수십바퀴를 회전하는 것도 있으며, 회전량에 따라 측정범위 크게 달라집니다. 일반적인 다이얼 게이지의 경우 측정범위는 1mm~10mm 정도이며, 100mm까지 폭넓게 측정 가능한 제품도 있습니다.



다이얼 게이지는 구조나 기능에 따라 백플런저 타입, 지렛대식 다이얼 게이지, 디지털 인디케이터 게이지 등으로 종류가 나뉩니다.





---

다이얼 게이지의 활용방법 (사용처)





디지털 게이지는 회전하거나 움직이는 측정물의 유동(흔들림)이나 가공면의 평탄도를 검사할때 사용하기 좋습니다. 다이얼 게이지는 단독으로 사용하기 보다는 측정대나 지그 등의 보조 공구에 부착하여 사용하는 경우가 많은데, 같은 치수의 측정물을 대량으로 측정하기에 아주 적합한 계측 공구입니다. 이런점에서 마이크로미터나 버니어 캘리퍼스(노기스)와는 다른 특징을 가진 계측기라 볼 수 있습니다.

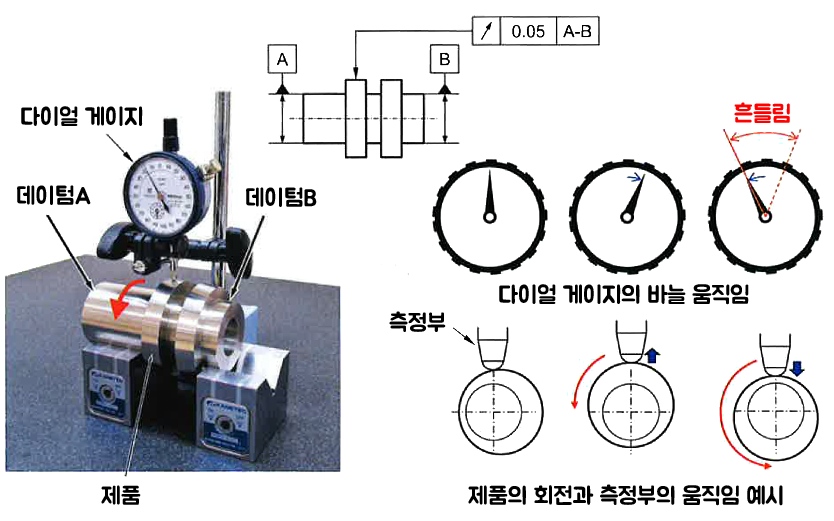

1. 유동(흔들림) 측정



회전하는 물체의 측면을 측정하여 유동량을 측정할때 사용됩니다.





2. 평탄도 측정



제품이나 가공면의 평탄도를 측정할때 사용되는데, 보통 위 사진과 같이 지그에 다이얼 게이지를 여러개 장착해 평탄도를 측정합니다.





3. 비교 측정



측정의 기준이 되는 마스터 제품에 기준치수를 세팅한 뒤 다른 측정물과의 차이를 구할때 사용됩니다.





---

다이얼 게이지 사용방법

다이얼 게이지 기본 사용방법 예시



1. 작동상태 확인



먼저 긴 바늘과 짧은 바늘이 설정한 위치에서 안정적인지 확인합니다. 그리고 스핀들의 움직임이 매끄러운 지도 점검해야하는데, 스핀들의 움직임이 매끄럽지 않은 경우 마른 헝겊이나 알코올을 소량 적신 천으로 닦아내 주세요. 스핀들이 뻑뻑하다고해서 오일을 주유하는 것은 좋지않습니다.





2. 다이얼 게이지 설치각도 확인



다이얼 게이지의 스핀들은 측정 방향과 평행하게 장착되어야 제대로 된 측정값을 확인할 수 있습니다. 불가피하게 측정방향과 평행하게 부착이 어려울 경우 위 표를 참고해 수치를 계산하시기 바랍니다. 스핀들의 각도에 따라 변화율을 적용해 수치를 산출하면 됩니다.





3. 기점(기준치수) 맞추기



측정하고자하는 측정물의 치수 범위(공차+α)를 고려해 다이얼 게이지를 세팅 및 기점을 맞춥니다. 이때 기점은 측정하고자하는 범위의 중앙으로 기준을 잡으면 예상치 못한 치수가 나왔을 경우에도 측정 범위 내에서 측정값을 얻을 수 있습니다.

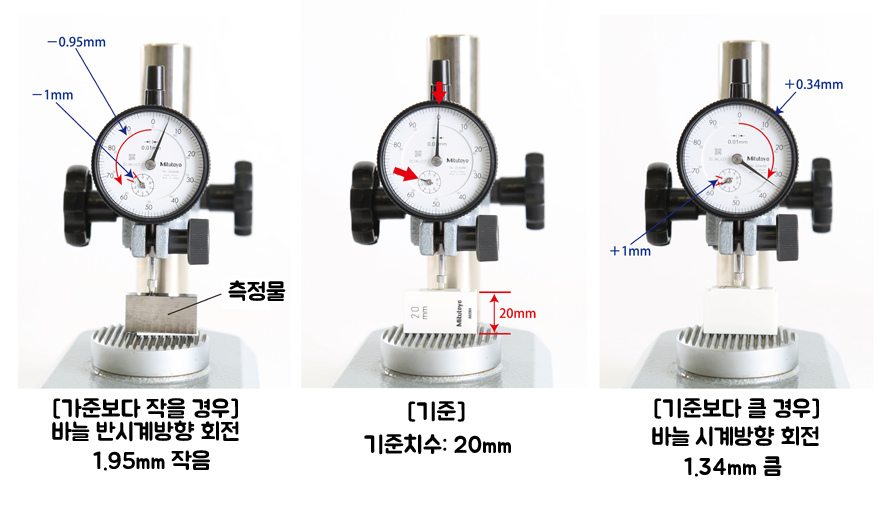

4. 다이얼 게이지 눈금 읽는 법

기점으로부터의 스핀들 압입량에 따라 다이얼이 돌아가게되는데, 오른쪽 방향(시계방향)으로 회전시 플러스, 왼쪽 방향으로 회전시 마이너스가 됩니다. 기준치수로부터 바늘이 이동한 수치만큼 가감하여 측정물의 치수를 확인할 수 있습니다. 자세한 내용은 위 이미지를 참고하시기 바랍니다.





5. 사용 후 보관방법



다이얼 게이지의 스핀들 부분은 측정물과 직접적으로 접촉하는 부위이기때문에 반드시 깨끗한 상태를 유지해야 합니다. 스핀들 슬라이딩 면에 붙은 먼지나 기름, 이물질 등의 오염은 마른 천이나 알코올을 소량 적신 천으로 닦아내 주세요. 이때 스핀들에 오일을 주유하는 것은 절대 금지입니다.기름이 고착되거나 먼지로 인해 다이얼 게이지의 작동불량을 유발하니까요.



이상으로 다이얼 게이지의 사용방법과 측정방법, 사용처 등에 대해 소개해드렸습니다. 다른 계측 공구에 대해 궁금하다면 아래 관련 추천글을 확인해보세요!
