밀링공구의 종류와 밀링기계로 작업 가능한 밀링가공법 6가지



지난 포스팅에서 밀링가공이란 무엇인지 그 뜻과 밀링기계의 종류에 대해 소개해드렸는데요. 아직 확인하지 않으셨다면, 아래 포스팅부터 읽어보시길 바랍니다.



#밀링가공의 뜻과 밀링기계의 종류 (범용 밀링, NC밀링, 머시닝센터 외)

밀링가공의 뜻과 밀링기계의 종류 (범용 밀링, NC밀링, 머시닝센터 외)





밀링기계의 종류도 다양하듯이 밀링가공에 사용되는 공구도 여러 가지 종류가 있습니다. 가공하고자 하는 형상에 따라 공구 선정도 달라지므로 잘 구분해서 사용해야 하는데요. 대표적인 밀링 공구는 다음과 같습니다.



---

밀링공구의 종류





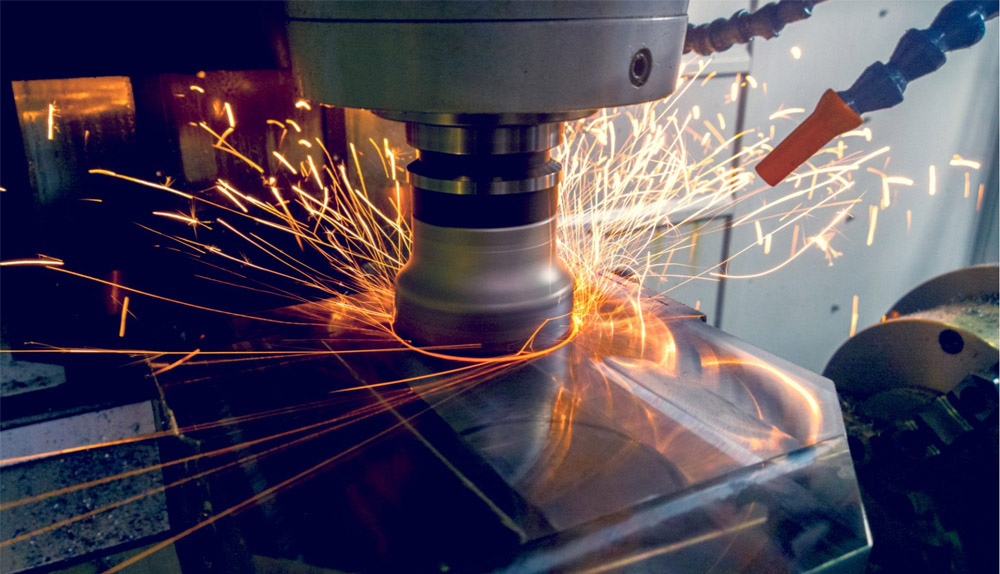

1. 정면 밀링커터



흔히 페이스밀, 페이스커터, 페이스 밀링커터라고 부르는데 모두 정면 밀링커터와 동일한 공구입니다. 밀링머신에 가장 많이 사용되는 공구 중 하나로서, 톱날처럼 원형의 바깥 부분에 복수의 날을 가지고 있는 형태입니다. 이를 회전시키면서 평행 이동해 표면을 평평하게 가공할 수 있으며, 한 번에 광범위하게 깎을 수 있어 절삭 효율이 뛰어납니다.





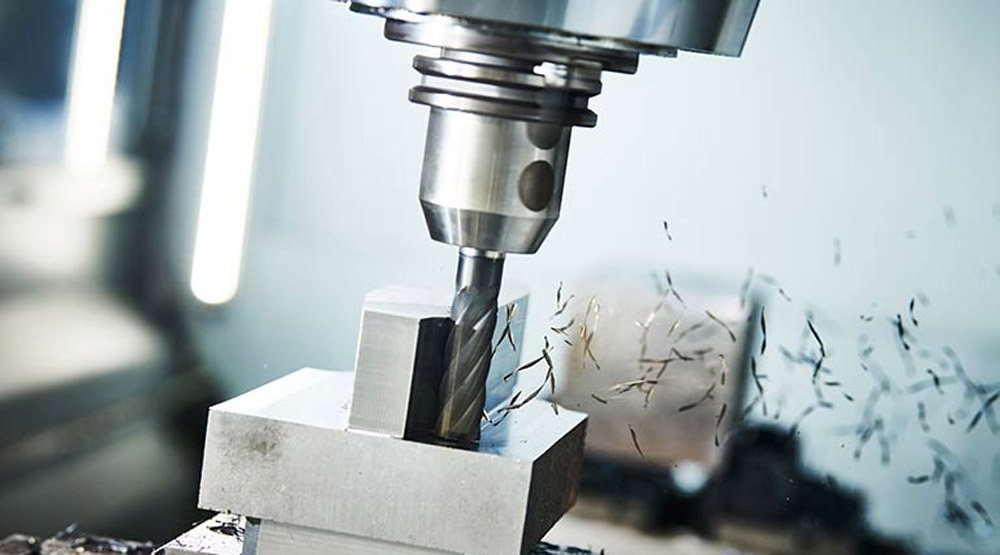

2. 엔드밀



엔드밀은 마치 드릴처럼 길쭉한 형상으로 된 공구입니다. 페이스커터는 넓은 면적의 평면가공이 가능한 반면, 면적이 작은 부분의 미세한 가공을 하기가 어렵습니다. 이때 사용되는게 엔드밀이며, 엔드밀은 평면뿐만 아니라 단차가공, 홈가공 등 다양하게 가공이 가능합니다. 따라서 공구를 여러 번 교체하지 않아도 되어서 편리합니다. 다만 넓은 면적의 경우 시간이 오래 소요되기 때문에 페이스커터를 사용하는 것이 작업효율성은 더 좋습니다.





3. 홈 커터



홈 커터는 고속 커터날과 같이 원형의 날이 회전하면서 평행 이동하며 홈을 깎는 공구입니다. 홈 폭이나 깊이는 홈 밀링커터날의 폭과 외경에 따라 달라지므로, 다양한 사이즈를 필요로 하는데요. 엔드밀을 사용해 홈 가공하는 것보다 작업속도도 빠르고, 마감도 높은 수준의 정밀도를 보여줍니다. 특히 깊고 긴 홈을 가공해야할 때 많이 사용됩니다.





4. 플레인 밀링커터 (평밀링 커터)

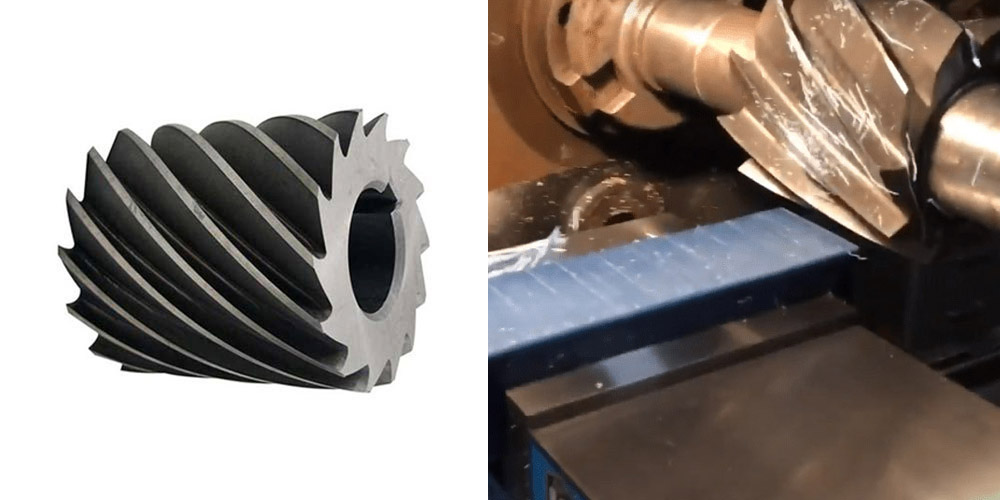

플레인 밀링커터는 위 이미지처럼 원통 형태로 바깥쪽에 날이 있는 형상입니다. 가로형 밀링머신에 장착해 평면 가공시 사용됩니다. 플레인 밀링은 정면 밀링에 비해 절삭 효율은 좋으나 정밀도가 떨어지는 편입니다. 따라서 거친 절삭 가공작업 시 주로 사용됩니다.





이상으로 대표적인 밀링공구에 대해 소개해드렸는데요. 이러한 밀링공구를 이용해 밀링기계에서 어떤 형상을 가공할 수 있는지에 대해서도 알아보겠습니다.



---

밀링가공의 종류



1. 평면 가공



평면가공은 말 그대로 제품을 평평하게 깎는 것을 말합니다. 테이블에 공작물을 고정한 뒤 정면 밀링커터나 플레인 밀링커터를 이용해 좌우로 움직이며 가공합니다. 엔드밀을 이용해서도 평면가공이 가능은 하나 넓은 면적을 작업하기에는 시간이 오래 걸리기 때문에 잘 사용하진 않습니다. 작은 면적의 평면가공을 하고 싶을 때 엔드밀도 사용 가능합니다.





2. 측면 가공



측면 가공은 공작물의 측면을 깎는 가공방법으로, 공구를 상하로 움직여 가공하는 방식입니다. 정면 밀링커터나 엔드밀을 사용해 가공하며, 가로형 밀링머신에서는 플레인 밀링커터를 이용하기도 합니다. 플레인 밀링커터 사용시에는 주로 거친 절삭가공 시 사용됩니다.





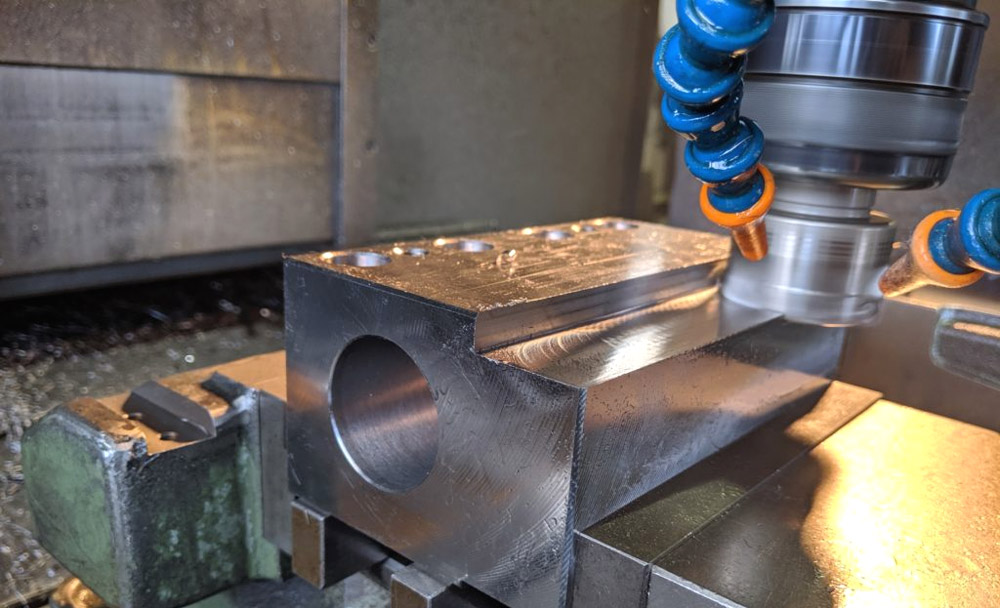

3. 단차 가공



단차 가공은 계단식으로 가공되는 방법을 의미하며, 평면과 측면을 동시에 깎아내리는 가공방식입니다. 정면 밀링커터나 플레인 밀링커터로 가공하며, 단차가 높거나 좁은 면적일 경우에는 주로 엔드밀을 사용합니다.





4. 홈 가공

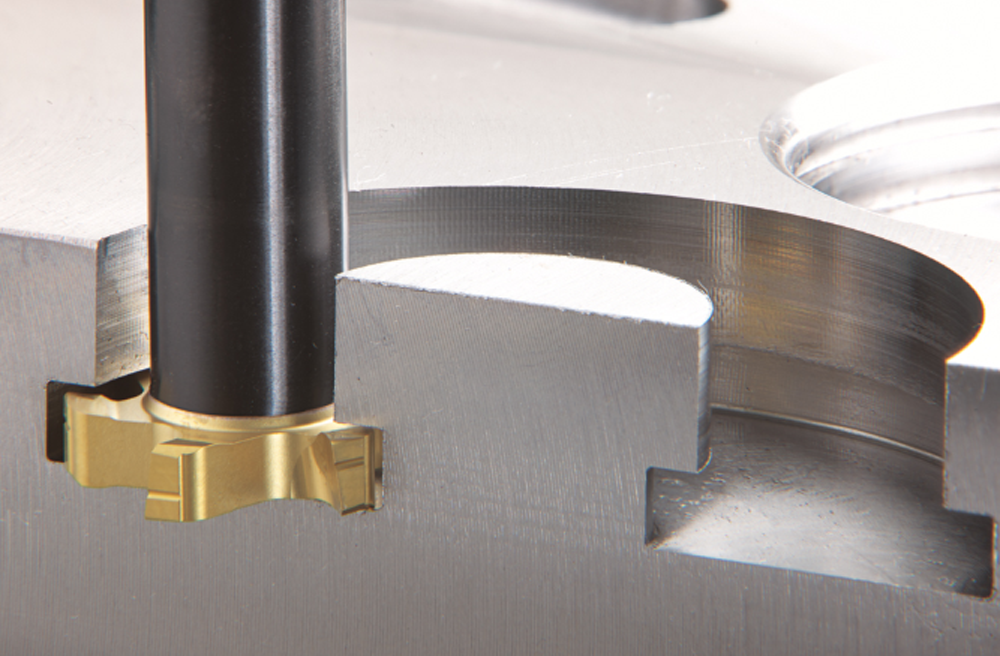

홈 가공은 제품에 홈을 파는 가공방식입니다. 엔드밀이나 홈 밀링커터를 사용해 가공합니다. 일자형 홈이 아니라 위 사진과 같이 바닥면이 더 넓은 T자형태의 홈도 가공이 가능하며, 이때는 T홈 밀링커터를 이용해 작업이 가능합니다.





5. 홀 가공

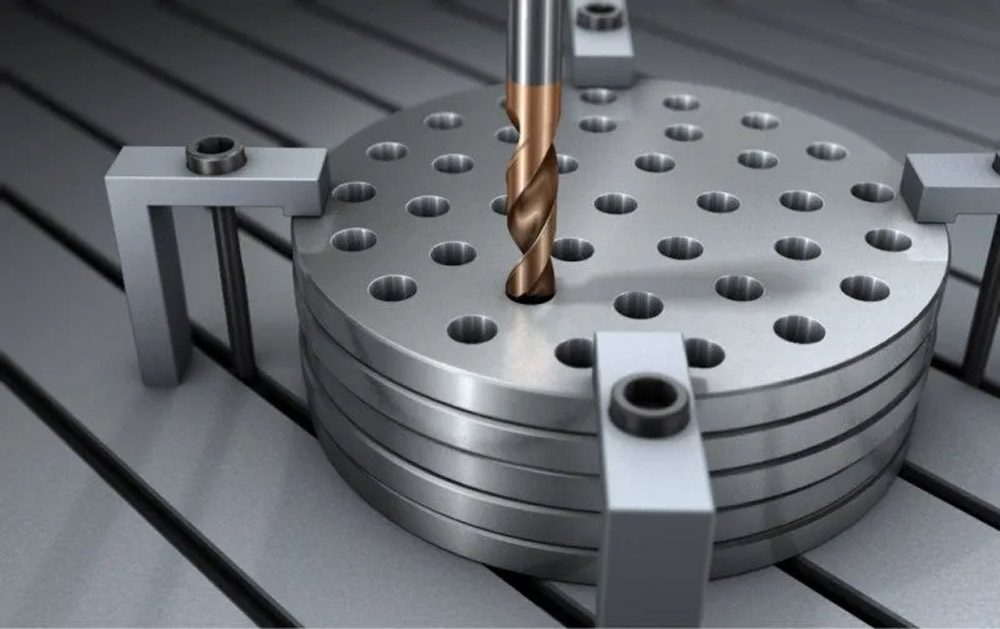

밀링기계를 이용해 드릴링 머신 같은 홀가공도 가능합니다. 주로 엔드밀을 사용하며 가공하는 방식입니다.





6. 삼차원 가공 (3D 가공)



공작물을 전후좌우로 이동시키면서 공구를 상하로 움직여 가공하는 방법입니다. 일반 범용 밀링기계에서는 거의 불가능한 방법이며, NC나 머시닝센터를 이용해 컴퓨터로 제어하면서 3차원 형상으로 가공합니다. 3D 가공 또는 3축가공이라고도 부릅니다.



이상으로 밀링기를 이용해 가공이 가능한 형상들을 살펴봤습니다. 카테고리 '금속가공'에서 보다 많은 금속 가공방법에 대해 확인할 수 있습니다. 아래 관련 추천글도 읽어보세요!
