기어풀러 2발 3발 규격과 가격, 사용법 및 종류

기계나 설비를 수리할 때, 마모된 기어나 베어링 등을 축에서 빼내야 할 경우가 종종 있습니다. 손으로는 쉽게 분해하기 어려운 부품들을 간단하게 분해할 수 있는 작업공구가 있는데, 바로 기어풀러입니다.



---

기어풀러란?

Gear Puller

기어풀러는 샤프트에 장착된 풀리나 구름 베어링을 제거할때 사용하는 것으로, 풀리를 빼내는 공구라고 해서 풀리 빼기라고도 불립니다.





기어풀러의 작동원리는 Arm 부분을 벌려 부품을 고정한 뒤, 중앙나사부를 돌리면 나사끝단부가 축을 밀면서 기어나 베어링을 잡아당겨 분해하는 방식인데요.

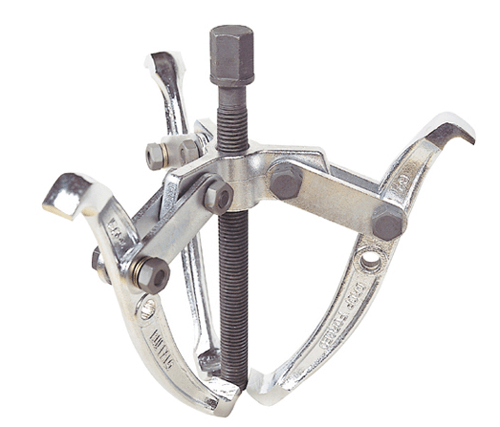

기어풀러에는 위 사진과 같이 발이 2개인 제품과 3개인 제품이 있습니다. 발을 JAW라고 하며 2JAW(2죠우), 3JAW(3죠우)라고도 표현합니다. 발이 3개인 제품이 보다 안정적으로 부품을 고정할 수 있다는 장점이 있지만 빼내야 할 부품이 기계 내부의 협소한 공간에 있을 경우, 발이 3개인 제품은 주위에 더욱 많은 공간이 필요하기 때문에 사용할 수 없는 경우도 발생합니다. 따라서 부품의 위치나 공간, 기어풀러의 간섭을 생각해 어떤 기어풀러를 사용할지 선택해야 합니다.







---

기어풀러 사용방법

기어 풀러를 사용해 베어링 또는 기어를 제거할 때는 다음과 같은 순서로 작업을 진행하면 됩니다.



1. 샤프트에 윤활유 분사

오래된 부품을 제거할때 녹이나 기름때와 같은 이물질로 인해 분해가 쉽지 않은 경우가 많습니다. 이때 WD40과 같은 윤활유를 뿌리면 작업이 더욱 쉬워집니다.



2. 기어풀러의 암을 기어 또는 베어링 뒤에 걸기

빼내고자 하는 기어나 베어링 사이즈를 확인한 뒤, 해당 물림범위의 기어풀러 사이즈를 선정해 부품 뒤에 걸어줍니다. 이때 중앙 나사부가 부품의 중앙에 위치하도록 Arm의 간격을 조정합니다.



3. 중앙 나사 돌리기

중앙 나사를 돌려 끝단부가 제품에 밀착되도록 만들어 줍니다. 어느 정도 밀착된 후 한 손으로는 Arm을 부여잡고, 다른 한 손은 강한 힘으로 나사를 돌려줍니다. 일부 제품의 경우 중앙나사부에 핸들이 있는 제품이 있는데, 핸들이 없는 경우에는 스패너를 이용해야 합니다.





---

기어풀러 규격



기어풀러는 3인치부터 12인치까지 다양한 사이즈가 있습니다. 사이즈를 구분하는 기준은 제품의 길이(Arm 끝단부터 중앙나사부 끝단까지의 거리)지만, 사용 시 Arm이 벌어지는 거리(물림범위)를 고려해 사이즈를 선정해야 합니다. 아래 규격표를 참고하시기 바랍니다.



2발 기어풀러 사이즈표

위 규격은 세신버팔로 제품 기준이며, 대략적인 가격은 가장 작은 사이즈인 3인치가 약 1만 5천원, 4인치가 1만 8천원 정도입니다. 사이즈가 커질수록 가격도 올라가며 가장 큰 사이즈인 12인치 제품의 경우 약 10만원 정도 합니다.





3발 기어풀러 사이즈표

3발 기어풀리의 경우 3인치가 약 2만 3천원, 4인치는 2만 8천원 정도입니다. 당연히 2발 기어풀러보다 비싸며, 12인치의 경우 약 16만원으로 2발 제품대비 60%나 비싸게 판매되고 있습니다.





---

기어풀러의 종류

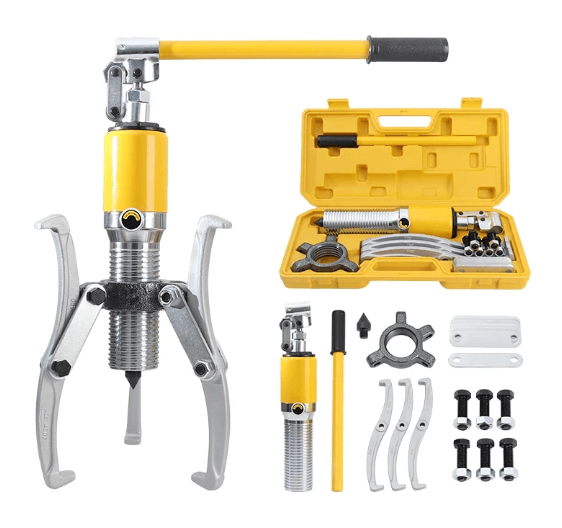

기어풀러는 위에서 소개해드린 것처럼 2발과 3발 형태의 일반적인 제품들도 있지만, 수동방식이 아닌 유압식 기어풀러도 있습니다. 위와 같은 유압식 기어풀러는 2발에서 3발로 교체도 가능하며, ARM의 방향도 바꿀 수 있어 안쪽이나 바깥쪽으로 걸어 사용도 가능해 편리한데요. 적은 힘으로도 큰 효과를 낼 수 있어 기계해체 및 수리를 자주 해줘야 한다면 유압 기어풀러를 이용해 편하게 작업하시기 바랍니다. 아래 관련 추천글에서 다른 작업공구들도 확인해 보세요.
